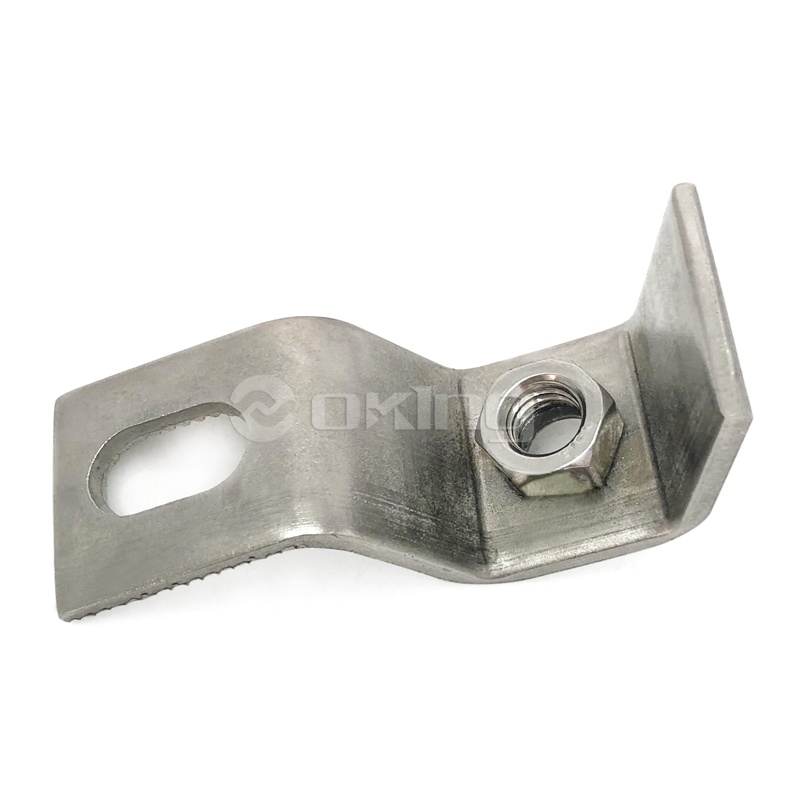

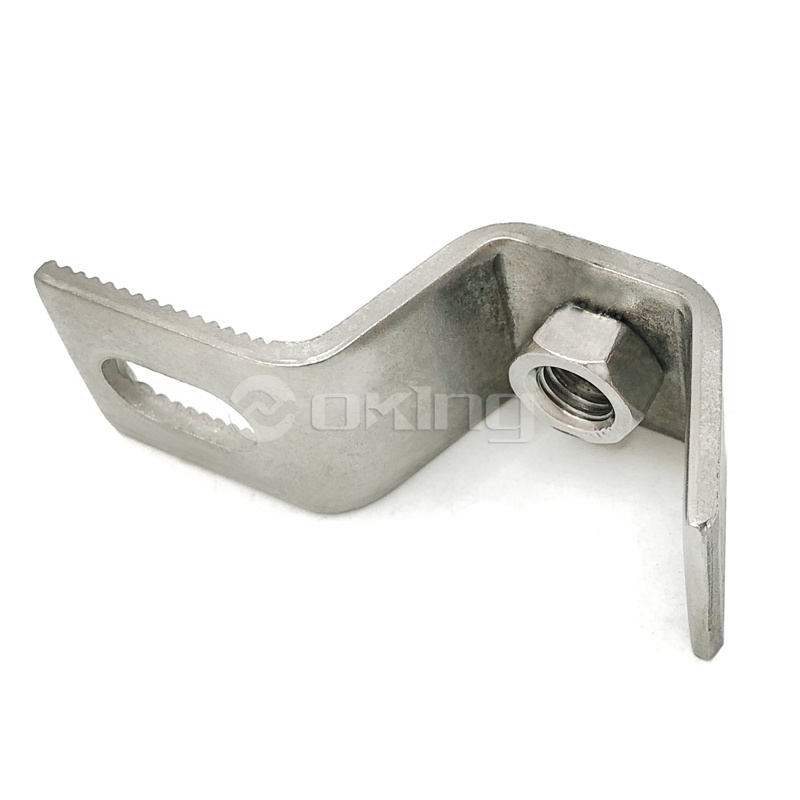

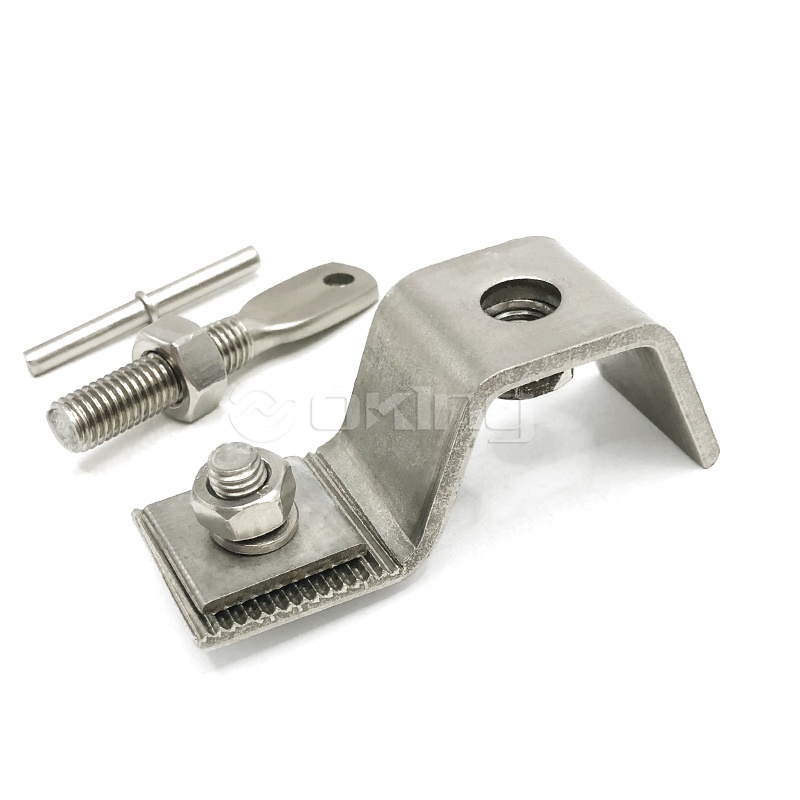

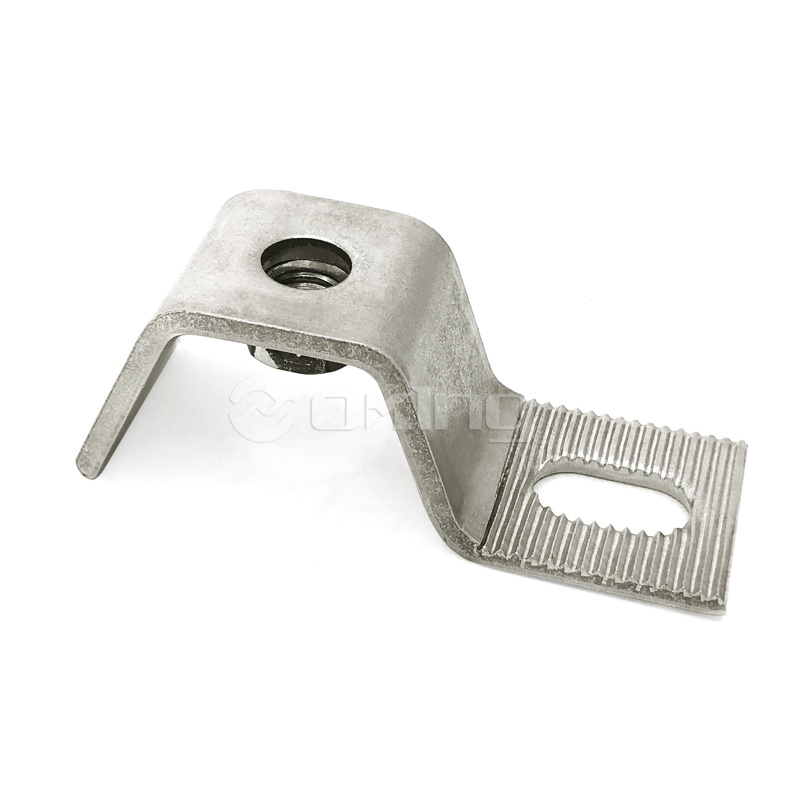

AZZ03 Z-nosač za pričvršćivanje kamene obloge sa zakivanom maticom
AZZ03 Z-nosač za pričvršćivanje kamene obloge sa zakivanom maticom
AZZ03 Z-nosač za pričvršćivanje kamene obloge sa zakivanom maticom
AZZ03 Z-nosač za pričvršćivanje kamene obloge sa zakivanom maticom
AZZ03 Z-nosač za pričvršćivanje kamene obloge sa zakivanom maticom
AZZ03 Z-nosač za pričvršćivanje kamene obloge sa zakivanom maticom
AZZ03 Z-nosač za pričvršćivanje kamene obloge sa zakivanom maticom
AZZ03 Z-nosač za pričvršćivanje kamene obloge sa zakivanom maticom
AZZ03 Z-nosač za pričvršćivanje kamene obloge sa zakivanom maticom
AZZ03 Z-nosač za pričvršćivanje kamene obloge sa zakivanom maticom

AZZ03 Z-nosač za pričvršćivanje kamene obloge sa zakivanom maticom

● Materijal: nehrđajući čelik 1.4301 [A2) i 1.4401 [A4] ● Gornja tablica pripremljena je prema rezultatima LGA testa ● Navedena opterećenja su karakteristična otporna opterećenja ● Vijci se isporučuju zasebno ● Maksimalni pritisak vjetra: 350 N ● Rezultati testiranja dostupni su po narudžbi
Zatražite ponudu
Prethodno：Prilagođeno Z sidro od nehrđajućeg čelikaSljedeći：Z Nosač Mramorni učvršćenje klipovi za zid
  • parametar
  • Kontaktirajte nas

  • AZZ03 Z nosač s maticom zakovicama za sustav pričvršćivanja kamena

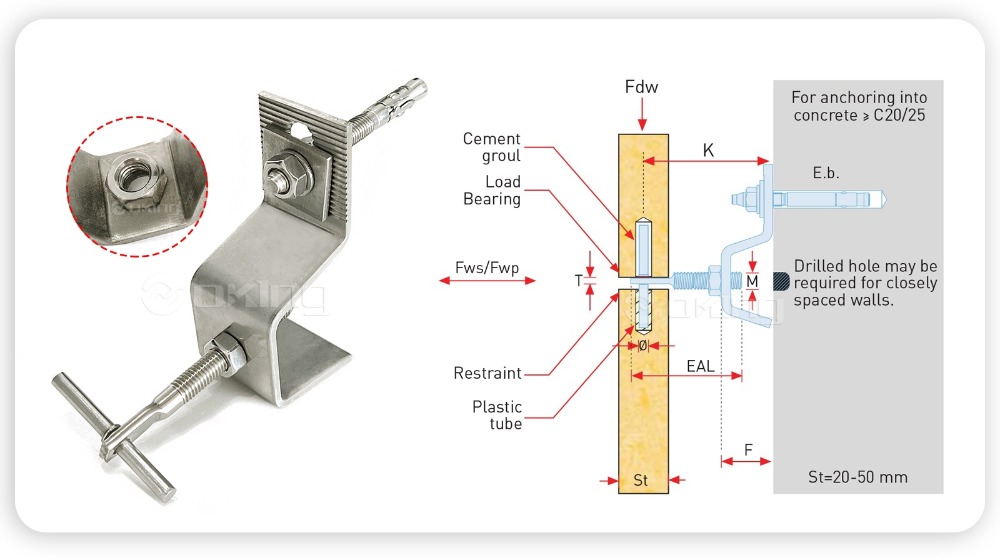

    ●Tehnički detalji

    Šifra proizvoda Projekcija

    Min.

    Projekcija

    Maks.

    Projekcija

    mrtav

    Opterećenje

    Forimiranje

    Veličina

    Vjetar-

    Pritisak

    Vjetar-

    Usisavanje

    Ekspanzija

    Veličina vijka

    Pin

    Promjer

    pril. ruka

    Metrička veličina

    pril. ruka

    Ravna debljina

    pril. ruka

    Duljina

    K (mm) K - (mm) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) E.b.(mm) f (mm) M (mm) T (mm) EAL (mm)
    AZZ03-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ03-552 55 50 70 20 60
    AZZ03-752 75 60 90 40 70
    AZZ03-952 95 80 110 60 70
    AZZ03-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ03-753 75 60 90 40 60
    AZZ03-953 85 70 100 60 60
    AZZ03-1153 95 80 110 80 60
    AZZ03-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z3-754 75 60 90 20 80
    AZZ03- 954 95 80 110 40 80
    AZZ03-1154 115 100 130 60 80
    AZZ03-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ03-955 95 80 110 40 80
    AZZ03-1155 115 100 130 60 80
    AZZ03-1355 135 120 150 80 80

    Kut od nehrđajućeg čelika 201 304 316 za pričvršćivanje mramornih obloga
    Projekcije između 45 i 135 mm
    Opterećenja do 800N

    Prikladno za vodoravne i okomite spojeve

    Debljine kamena 20-50 mm

    Pričvršćen na nosive zidove ekspanzijskim vijcima i na kanale pomoću vijaka za postavljanje
    Materijal: 1.4571/1.4404/1.4401 (A4/AISI 316) ili 1.4301 (A2/AISI 304)

    ● Opis šifre proizvoda
    AZZ03 - 45 2 A
    AZZ03: Vrsta

    45: Projekcija (mm)

    2: Snažno opterećenje (x10 kg)

    A: oblik

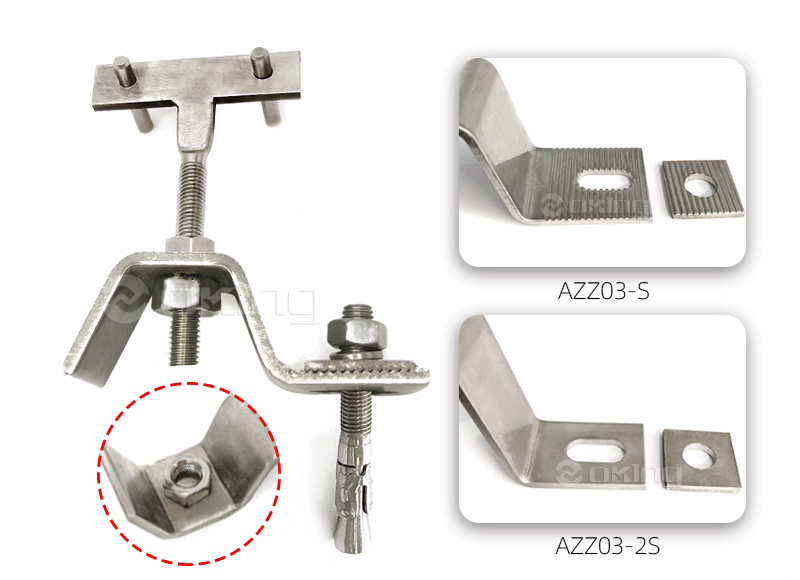

    AZZ03-S
    Vrsta with riveted nut. Serrated with serrated washer.
    AZZ03-2S

    Vrsta with riveted nut. Without serrationwith plain washer.

    ●Instalacija

    Ugradnja na horizontalne spojeve                             Ugradnja na vertikalne spojeve

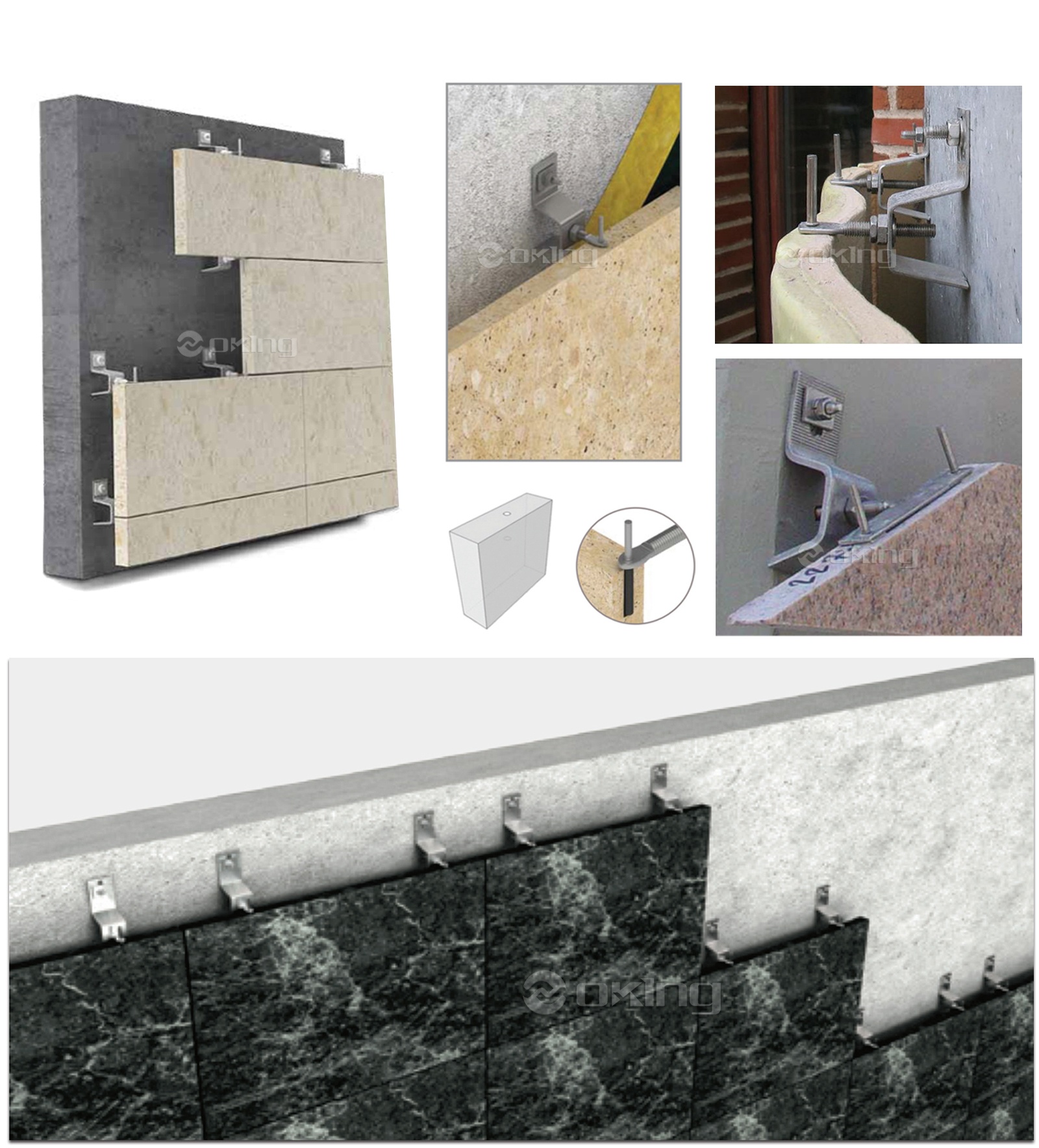

    ●Primjena

    Primjeri primjene vijčanih sidara Sidra se učvršćuju na nosive zidove dilatacijskim vijcima.

    Za pričvršćivanje sidara na izolirane zidove, izolacija se mora prvo rezati. Nakon pričvršćivanja, izrezani izolacijski komad mora se vratiti natrag, a izolacijski dijelovi moraju biti zabrtvljeni kako bi se smanjio hladni most.

    Okov za kamene obloge
    AZZ03 Z-nosač za pričvršćivanje kamene obloge sa zakivanom maticom
    Dizajn integrirane matice sa zakovicama | Geometrija Z-profila | Teški kameni oslonac
    AISI 304 / 316L Zakivena matica M6-M12 Opterećenje do 18 kN Prethodno sastavljen
    ✦
    AZZ03 Z Nosač
    Sa zakivanom maticom · Predmontirano
    ◈

    AZZ03 Z-nosač za pričvršćivanje kamenih obloga s maticom za zakovice je predmontirana potporna komponenta posebno dizajnirana za teške sustave kamenih obloga. Geometrija Z-profila omogućuje pomaknutu montažu, omogućujući postavljanje kamenih ploča na kontroliranoj udaljenosti od podloge zgrade. Integrirana matica sa zakovicama tvornički je ugrađena na nosač, čime se eliminira potreba za zasebnim postavljanjem matice tijekom instalacije i smanjuje vrijeme montaže na licu mjesta. Zakivena matica osigurava pričvrsni navojni spoj za vijke za pričvršćivanje panela, osiguravajući dosljednu primjenu zakretnog momenta i sprječavajući okretanje matice tijekom zatezanja. Proizveden od nehrđajućeg čelika AISI 304 ili 316L, nosač nudi punu otpornost na koroziju za unutarnju i vanjsku primjenu. Z-oblik uključuje armaturnu mrežu koja je otporna na savijanje i torzijske sile od opterećenja vjetra i mrtvih opterećenja panela. Nosač je dostupan s različitim duljinama nogu i debljinama materijala kako bi se prilagodio specifičnim zahtjevima projekta.

    Temeljne prednosti
    Integrirana zakivana matica Tvornički ugrađena matica eliminira zasebno postavljanje matice tijekom instalacije. Smanjuje vrijeme montaže na licu mjesta i osigurava dosljednu primjenu zakretnog momenta.
    Zarobljena sigurnost niti Zakivena matica sprječava rotaciju tijekom zatezanja vijaka. Održava opterećenje stezaljke pod vibracijama i toplinskim ciklusima bez popuštanja.
    Kapacitet teškog kamena Ojačani Z-profil nosi kamene ploče do 18 kN po nosaču. Dizajn bez ušica omogućuje kompaktan profil uz zadržavanje čvrstoće.
    Prethodno sastavljen delivery Nosač i matica isporučuju se kao jedna jedinica. Smanjuje rukovanje komponentama i eliminira rizik gubitka pričvrsnih elemenata na licu mjesta.
    Karakteristike proizvoda
    ◈ Vrsta profila Z-profil s ojačanom mrežom
    ◈ Veličina matice zakovicama M6 · M8 · M10 · M12 (dostupne prilagođene veličine)
    ◈ Debljina materijala 3,0 · 4,0 · 5,0 · 6,0 · 8,0 mm
    ◈ Dužina nogu 80 · 100 · 120 · 150 · 200 mm (jednako ili nejednako)
    ◈ Nehrđajući stupanj AISI 304 · AISI 316L
    ◈ Površinska obrada Saten · Polirano · Peskareno · Pikirano
    Referenca nosivosti
    M8 zakivana matica (4 mm nosač)
    8,5 kN
    M10 zakivana matica (5 mm nosač)
    14,0 kN
    M12 zakivana matica (6 mm nosač)
    18,5 kN
    M10 zakivana matica (316L, 5 mm)
    15,5 kN
    Scenariji primjene
    Fasade visokih zgrada s obloženim pločama od mramora, granita ili vapnenca
    Ventilirani sustavi protiv kiše koji zahtijevaju pomaknutu montažu za izolacijske šupljine
    Poslovne i institucionalne zgrade obložene prirodnim kamenom
    Projekti obnove gdje se postojeće kamene obloge zamjenjuju ili nadograđuju
    Obalna arhitektura koja zahtijeva zaštitu od korozije od nehrđajućeg čelika 316L
    ◊
    Primjena kamene obloge
    Mramor · Granit · Vapnenac
    Bilješke o instalaciji i inženjeringu
    Zakretni moment matice zakovicama Maksimalni zakretni moment za zakivanu maticu: M8 18 Nm, M10 35 Nm, M12 55 Nm. Nemojte prekoračiti navedeni zakretni moment kako biste izbjegli okretanje matice ili skidanje navoja.
    Sučelje supstrata Pričvršćivanje nosača na betonsku ili čeličnu podlogu pomoću dilatacijskih sidara ili prolaznih vijaka. Minimalna čvrstoća podloge C20/25 za betonske primjene.
    Pričvršćivanje panela Kamena ploča učvršćena pomoću zakivane matice vijcima od nehrđajućeg čelika. Nanesite smjesu za sprječavanje habanja navoja od nehrđajućeg čelika.
    Termalni smještaj Rupe s prorezima u nozi nosača omogućuju pomicanje od ±6 mm u svakom smjeru. Za ploče veće od 1800 mm potrebne su dodatne dilatacijske spojnice.
    Često postavljana pitanja
    ▸ Koja je prednost zakivane matice u odnosu na standardnu maticu i podlošku?
    Zakivena matica trajno je pričvršćena na nosač, čime se eliminira potreba za zasebnim postavljanjem matice tijekom instalacije. To sprječava rotiranje ili pad matice tijekom zatezanja vijaka, osiguravajući dosljednu primjenu momenta. Spoj zakovicama također pruža sigurniju sidrišnu točku koja je otporna na labavljenje izazvano vibracijama tijekom vremena. Za sustave oblaganja kamenom, ovo znači poboljšanu dugoročnu sigurnost panela i smanjene potrebe za održavanjem.
    ▸ Kako se postavlja zakivana matica na nosač?
    Zakivana matica je tvornički ugrađena hidrauličkim postupkom zakivanja. Tijelo matice umetnuto je kroz precizno izbušenu rupu u nosaču i deformirano pod kontroliranim pritiskom kako bi se stvorila trajna mehanička brava. Ovaj se proces izvodi u proizvodnom pogonu Jiangsu Aozheng Metal Products Co., Ltd., čime se osigurava dosljedna kvaliteta i usklađenost. Nije potrebno zakivanje na licu mjesta.
    ▸ Koje težine kamenih ploča može podnijeti AZZ03?
    AZZ03 podržava kamene ploče do 18 kN po nosaču, ovisno o veličini matice zakovicama i debljini materijala. Za tipičnu granitnu ploču dimenzija 1200 x 600 x 30 mm, tešku približno 60 kg, četiri M10 nosača osiguravaju faktor sigurnosti veći od 5,0. Jiangsu Aozheng Metal Products Co., Ltd. pruža konstrukcijske proračune i certifikate opterećenja za svaku specifikaciju projekta. Tvrtka je isporučila nosače AZZ03 za projekte kamenih fasada diljem Sjedinjenih Država, Njemačke, Australije, Kanade i Bliskog istoka.
    ▸ Može li se nosač koristiti s okomitom i vodoravnom orijentacijom kamene ploče?
    Da. Z-profil pruža potporu u obje orijentacije. Za okomite ploče, nosač se montira izravno na podlogu. Za horizontalno postavljanje panela, nosač se može rotirati za 90 stupnjeva ili koristiti s dodatnim potpornim kutovima. Položaj matice sa zakovicama može se prilagoditi za prilagodbu različitim mjestima rupa na ploči. Jiangsu Aozheng Metal Products Co., Ltd. nudi inženjersku podršku za optimizaciju konfiguracije nosača za specifične rasporede ploča.
    EN 1090-1 Klasa izvedbe 3 ◈ ISO 9001:2015 ◈ Zakovana matica ◈ 2.000 tona godišnje ◈ Izvozi se u 40 zemalja
