Nabava sustava fasadnih obloga: ključni parametri koje treba uključiti u dokumente Zahtjeva za ponudu

Ulazak u uži izbor dobavljača sustava fasadnih obloga bez potpunog zahtjeva za ponudu najskuplji je prečac u nabavi fasada. Na obalnom komercijalnom projektu, izvođač je usporedio tri gotovo identične ponude za nosače za oblaganje od prirodnog kamena i odabrao najnižu cijenu; dijelovi su stigli od pocinčanog čelika umjesto od nehrđajućeg čelika kvalitete 304 u strukturnim crtežima, a mrlje od hrđe pojavile su se u roku od šest godina. Jiangsu Aozheng Metal Products Co., Ltd., proizvođač lijevanih sidrenih kanala, potpornih nosača za obloge, podrezanih sidara i predgotovljenih betonskih dodataka za pričvršćivanje, vidi da se ovaj obrazac ponavlja svaki put kada RFQ izostavi tehničke parametre. Ovaj članak definira mjerne točke koje pripadaju svakom RFQ sustavu fasadnih obloga, od vrijednosti opterećenja i razreda materijala do tolerancija prilagodbe i zahtjeva za dokumentaciju.

Zahtjev za ponudu pretvara projektne zahtjeve u obveze dobavljača

RFQ je osnova tehničkog ugovora za paket obloge. Svaki parametar koji izostavite je odluka koju će vaš dobavljač donijeti umjesto vas, obično u smjeru nižih troškova proizvodnje.

Proizvodni odjeli mogu proizvoditi samo ono što je definirano u dokumentu ponude. Ako Zahtjev za ponudu ne navodi kvalitetu nehrđajućeg čelika, dobavljač će cijeniti kvalitetu koja je dobila narudžbu, a ne onu koja je potrebna zgradi. Ista logika vrijedi za geometriju nosača, debljinu premaza, izvješća o ispitivanju i pakiranje.

• Konstrukcijska opterećenja i potrebni otpori
• Vrsta materijala i sustav zaštite površine
• Geometrija, raspon podešavanja i dimenzije sučelja
• Stanje podloge i način ugradnje
• Dokumentacija, testiranje i obveze sljedivosti

Strukturni parametri i parametri opterećenja

Vrijednosti opterećenja moraju biti napisane kao brojevi s jedinicama, a ne kao kvalitativni opisi poput teškog ili standardnog. Zahtjev za ponudu mora navesti koja se otpornost traži: karakteristična čvrstoća ili konstrukcijska otpornost i pod kojim faktorom sigurnosti.

Vlastito opterećenje uključuje kompletnu težinu panela, vlastitu težinu nosača i sve naslage izolacije iza obloge. Opterećenje vjetrom, često glavno opterećenje na fasadama visokih zgrada, mora se navesti kao tlak ili usis u kilopaskalima za svaku zonu pročelja. Zahtjevi za seizmičko i toplinsko kretanje odlučuju hoće li potporni sustav trebati rupe s prorezima ili klizne veze. Granice deformacije, često izražene kao dio raspona kao što je L/200, štite geometriju spoja panela.

Podesivi L kutni nosač od nehrđajućeg čelika za sustave oblaganja Precizno konstruiran 3-osni podesivi nosač za ventilirane fasade, dostupan u AISI 304 ili 316L, nosivosti do 12 kN, kompenzira neravnine podloge i toplinska kretanja. Pogledajte proizvod →

Vrsta materijala i zaštita površine

Kvaliteta materijala je obveza trajnosti. Odgađanje ove odluke do faze RFQ gotovo jamči zamjenu, jer pritisak na cijenu gura dobavljača prema najjeftinijoj leguri ili premazu koji još uvijek zadovoljava napisane riječi.

Nehrđajući čelik klase 304 i 316 dva su najčešća izbora za nosače fasadnih obloga i kanale za sidrenje. Grade 316 dodaje molibden, koji poboljšava otpornost na kloride i čini ga zadanim za obalna okruženja i okruženja za odleđivanje i sol. Vruće pocinčani (HDG) čelik obično nosi sloj cinka od 70 do 85 mikrometara i odgovara industrijskim ili kopnenim projektima s niskom vlagom. Pocinčani galvanizirani dijelovi namijenjeni su uglavnom za unutarnje ili privremeno zaštićene uvjete i brzo hrđaju u ciklusima vlažnosti fasade.

Odabir materijala treba provjeriti u odnosu na zonu izloženosti prije nego što se omotnica omekša. Praktično vodič za odabir nosača za obloge od nehrđajućeg čelika pretvara uvjete izloženosti u odluke o stupnju i provjere opterećenja.

Geometrija, raspon podešavanja i dimenzije sučelja

Geometrija odlučuje može li se nosač uopće postaviti. Raspon podešavanja odlučuje može li se poravnati na licu mjesta.

Debljina ploče kontrolira širinu utora ili dubinu zareza nosača. Ploče od prirodnog kamena od 20 do 30 milimetara, keramičke pločice od 10 do 18 milimetara i aluminijske kompozitne ploče od 3 do 6 milimetara trebaju različiti raspon prianjanja. Zahtjev za ponudu također treba navesti duljinu kraka nosača, korak utora i kompatibilnost navojnih dijelova s ​​odabranim sidrenim kanalom ili T-vijkom. Pozicije za ulijevanje nikada nisu savršene, stoga odredite potreban raspon podešavanja u okomitoj i vodoravnoj osi u milimetrima i potvrdite pruža li ga nosač kroz rupe s prorezima ili umetke s navojem.

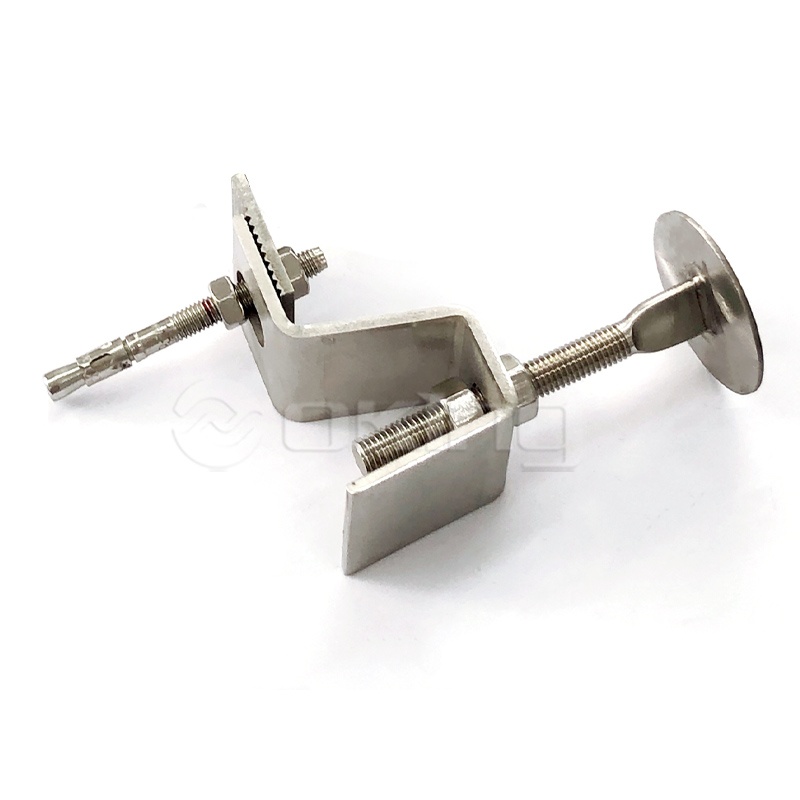

Z sidro od nehrđajućeg čelika za sustave zavjesa od kamena Isprepleteni nosači u obliku slova Z osiguravaju sigurno pričvršćivanje za oblaganje kamenom i pločicama, izdržavajući opterećenja vjetrom i seizmičke sile. Prikladno za neravne podloge koje zahtijevaju podešavanje na terenu. Pogledajte proizvod →

Stanje podloge i način ugradnje

Sustavi za ugradnju i naknadnu ugradnju odgovaraju na različita strukturna pitanja. Zahtjev za ponudu mora navesti koji sustav projekt pretpostavlja, jer zamjena jednog drugim mijenja ponašanje opterećenja, rubne udaljenosti i redoslijed instalacije.

Uliveni sidreni kanali ugrađuju se u beton prije izlijevanja i preferirano su rješenje za fasade od teškog kamena, terakote i montažnog betona. Naknadno postavljena dilatacijska, podrezana i kemijska sidra dodaju se kasnije; urezana sidra uobičajeni su izbor za napuknuti beton i seizmička područja. Zahtjev za ponudu trebao bi navesti klasu čvrstoće betona, na primjer C25/30, debljinu elementa, udaljenost rubova i razmaka te potrebnu kategoriju izvedbe za napuknuti ili nenapuknuti beton.

• Marka betona i minimalna debljina elementa
• Rubni razmak i razmak sidra
• Klasifikacija napuknutog ili nenapuknutog betona
• Metoda bušenja i dopuštena oprema
• Požarna ili seizmička kategorija učinka

Vruće pocinčani lijevani sidreni kanal Ugradni kanal za teške fasade, dostupan u toplo valjanim i hladno valjanim profilima različitih veličina i nosivosti. Prikladno za napuknuti beton i seizmička područja, omogućavajući podesivo sidrenje. Pogledajte proizvod →

Izbor kanala ovisi o vrsti profila, materijalu i geometriji sidrenja. Upute o kako odabrati ugrađeni sidreni kanal pokriva razlike između toplo valjanog i hladno valjanog i kriterije odabira koji pripadaju vašem Zahtjevu za ponudu.

Zahtjevi usklađenosti, dokumentacije i isporuke

Ponuda bez potvrda materijala i izvješća o ispitivanju je cijena, a ne ponuda. Zahtjev za ponudu trebao bi navesti dokumente koji dokazuju da će se proizvod ponašati kao što je navedeno i njihovu isporuku postaviti kao uvjet prihvaćanja.

Sljedivost povezuje isporučenu seriju s datumom proizvodnje i poviješću materijala. Bez njega se neispravno sidro ne može identificirati niti pregledati dok je fasada još u uporabi.

1. Certifikati materijala za svaki stupanj koji se koristi u nosaču ili kanalu
2. Ispitivanje opterećenja ili izvješće o statičkom proračunu s definiranim faktorima sigurnosti
3. Izvješće o inspekciji dimenzija koje potvrđuje navedene tolerancije
4. Provjera debljine premaza ili obrade površine
5. Pakiranje, označavanje i incoterms za izvoznu isporuku

Kompletan RFQ je najjeftiniji instrument kontrole kvalitete na projektu fasade. Pretvara arhitektonsku ideju u provedive obveze dobavljača i sprječava zamjene materijala i geometrije koje uzrokuju većinu kvarova na oblogama.

Često postavljana pitanja o nabavi sustava fasadnih obloga

Koji parametri najčešće nedostaju u Zahtjevima za ponudu fasadnih obloga?

Vrsta materijala i tolerancija prilagodbe dva su najčešća propusta. Mnogi Zahtjevi za ponudu navode vrstu nosača, ali ne i kvalitetu nehrđajućeg čelika ili dopušteni raspon prilagodbe na licu mjesta, ostavljajući dobavljačima slobodu da ponude dijelove koji su jeftiniji za izradu umjesto dijelova koji odgovaraju strukturi.

Treba li zahtjev za ponudu navesti kvalitetu nehrđajućeg čelika za svaki nosač obloge?

Svaki nosač zahtijeva definiranu odluku o materijalu, ali odgovor nije uvijek nehrđajući čelik. Vruće pocinčane konzole mogu biti tehnički prikladne u suhim kopnenim uvjetima, dok obalne i industrijske fasade obično zahtijevaju nehrđajući čelik 304 ili 316. Zahtjev za ponudu mora izričito navesti ocjenu kako bi se sve ponude uspoređivale na istoj osnovi.

Kako kupac može provjeriti podatke o opterećenju koje pruža dobavljač?

Pitajte za osnovu navedenih vrijednosti. Pouzdan RFQ odgovor uključuje izvješće o ispitivanju, bilješku o izračunu ili standard prema kojem je proizvod testiran i jasno razlikuje karakteristične vrijednosti od projektirane otpornosti. Ako dobavljač ne može pružiti ovaj dokaz, tretirajte navedenu vrijednost opterećenja kao neprovjerenu.

Što treba sadržavati Zahtjev za ponudu za ugrađene sidrene kanale?

Vrsta profila (vruće valjani ili hladno valjani), razred materijala, duljina kanala, detalji sidrenja, kompatibilna veličina T-vijka, smjer opterećenja i rubni razmaci, klasa čvrstoće betona i zaštita od korozije. Ovi parametri zajedno određuju može li se kanalica postaviti i usidriti s otporom koji očekuje dizajn.
