trgovina na veliko Prilagođeno Z sidro od nehrđajućeg čelika dobavljač, tvornica

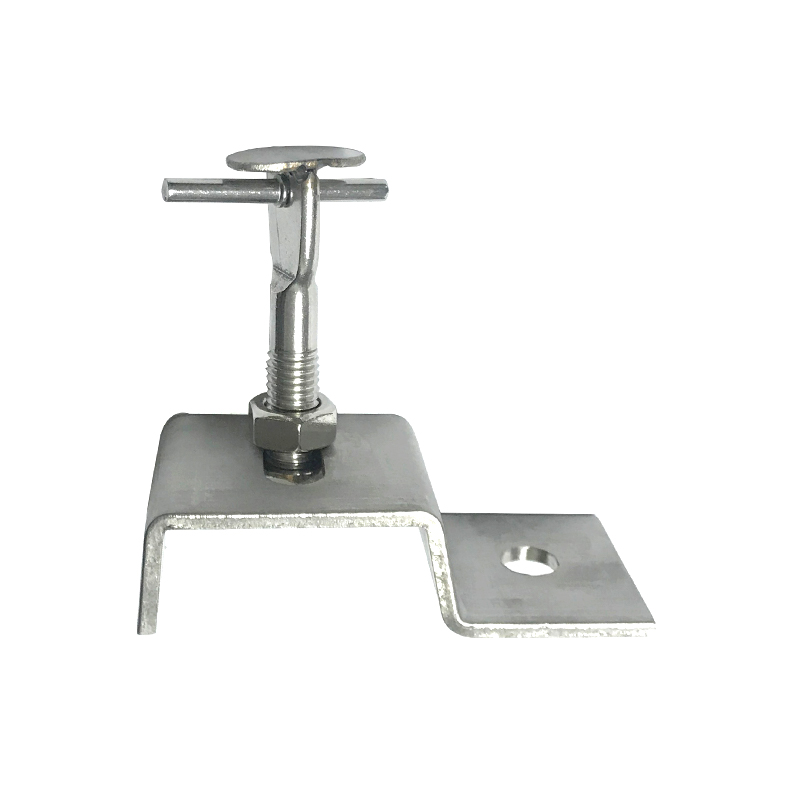

Prilagođeno Z sidro od nehrđajućeg čelika

● Materijal: nehrđajući čelik 1.4301 [A2) i 1.4401 [A4] ● Gornja tablica pripremljena je prema rezultatima LGA testa ● Navedena opterećenja su karakteristična otporna opterećenja ● Vijci se isporučuju zasebno ● Maksimalni pritisak vjetra: 350 N ● Rezultati testiranja dostupni su po narudžbi

Zatražite ponudu

Sidrenje fasada po narudžbi

Prilagođeno Z sidro od nehrđajućeg čelika za fasadne sustave od nehrđajućeg čelika

Geometrija Z-profila | Potpuna nehrđajuća kompatibilnost | Projektiran za metalne fasadne ploče

AISI 304 / 316L Z-profil 2,0-8,0 mm Nazivna nosivost 8-25 kN Kompletan nehrđajući sustav

⌘

Z sustav sidrenja

Profil po narudžbi · Puna nehrđajuća fasada

◈

Prilagođeno Z sidro od nehrđajućeg čelika namjenski je projektirana potporna komponenta dizajnirana za fasadne sustave od nehrđajućeg čelika. Geometrija Z-profila omogućuje pomaknutu montažu, dopuštajući postavljanje fasadnih ploča na kontroliranu udaljenost od građevne podloge uz zadržavanje strukturalnog integriteta. Anker je izrađen od nehrđajućeg čelika AISI 304 ili 316L, čime se osigurava potpuna kompatibilnost materijala s fasadnim pločama od nehrđajućeg čelika, podokvirima i pričvrsnim elementima — potpuno eliminirajući rizike od galvanske korozije. Z-oblik uključuje armaturnu mrežu koja je otporna na savijanje i torzijske sile od opterećenja vjetra i mrtvih opterećenja panela. Prilagodba uključuje duljine krakova, debljinu materijala, uzorke rupa i završnu obradu površine (polirana, satinirana ili pjeskarena) kako bi odgovarala specifičnim dizajnom fasada. Tipla je konstruirana za skrivene ili poluskrivene primjene gdje se zahtijevaju estetska čistoća i dugotrajna otpornost na koroziju.

Temeljne prednosti

Potpuna kompatibilnost sustava

Isti stupanj nehrđajućeg čelika kao fasadne ploče i podokvir eliminira galvansku koroziju. Nisu potrebne izolacijske podloške, smanjujući broj komponenti i složenost instalacije.

Prilagođena Z-geometrija

Duljina noge, dubina mreže i debljina materijala prilagođeni specifičnim težinama panela i izračunima opterećenja vjetrom. Prihvata debljinu izolacije do 300 mm.

Otpornost na koroziju

Kvaliteta 316L pruža molibdenom poboljšanu zaštitu od rupičaste i pukotinske korozije. Prikladno za obalne, morske i urbane sredine s visokim zagađenjem.

Podesivo pričvršćivanje

Rupe s prorezima na obje noge omogućuju horizontalno i vertikalno podešavanje od ±12 mm. Omogućuje korekciju nepravilnosti podloge na terenu bez izrade po narudžbi.

Tehničke karakteristike

Geometrija profila

Z-oblik s ojačanom mrežom, duljine krakova 80-300 mm, dubina mreže 40-150 mm

Debljina materijala

2,0 mm · 3,0 mm · 4,0 mm · 5,0 mm · 6,0 mm · 8,0 mm

Nehrđajući stupanj

AISI 304 (1.4301) · AISI 316L (1.4404) · Duplex 2205 (na zahtjev)

Površinska obrada

Saten (Ra 0,5-1,0 µm) · Polirano (Ra ≤ 0,2 µm) · Peskareno · Dekapirano pasivirano

Nosivost

8 kN · 15 kN · 20 kN · 25 kN (na temelju debljine i geometrije)

Rupe za pričvršćivanje

S prorezima ili okrugli · M8-M16 · Dostupni prilagođeni uzorci rupa

Scenariji primjene

▸ Fasadni sustavi potpuno od nehrđajućeg čelika uključujući ploče od nehrđajućeg čelika, mrežice, žaluzine i obloge od kišne mreže

▸ Visoke poslovne i stambene zgrade koje zahtijevaju sidrenje fasade bez korozije

▸ Obalne i morske strukture gdje je otpornost na slanu prskalicu obavezna

▸ Projekti arhitektonskih znamenitosti s izloženim konstrukcijskim elementima od nehrđajućeg čelika

▸ Objekti za preradu hrane i farmaceutske objekte koji zahtijevaju sanitarne površine otporne na koroziju

▸ Projekti obnove koji odgovaraju postojećim fasadnim sustavima od nehrđajućeg čelika

◪

Nehrđajući fasadni sustavi

Potpuna kompatibilnost sustava

Dizajn i inženjerske bilješke

Kriteriji odabira materijala 304 stupanj za urbanu i unutarnju primjenu. 316L za unutar 5 km od obale ili industrijskih zona. Duplex 2205 za ekstremnu kemijsku izloženost.

Zahtjevi za zavarivanje Ako je potrebno zavarivanje na terenu, koristite odgovarajući dodatni metal (ER308L za 304, ER316L za 316L). Nakon zavarivanja dekapirati i pasivizirati kako bi se obnovila otpornost na koroziju.

Ispitivanje opterećenja Preporučuje se testiranje prototipa za prilagođene geometrije. Ispitivanje izvlačenja i smicanja prema ASTM E488 na reprezentativnom uzorku.

Površinska zaštita Nanesite zaštitni film na polirane ili satenske površine tijekom transporta i postavljanja. Uklonite nakon završetka susjednih radova.

Često postavljana pitanja

◈ Zašto odabrati Z sidro od nehrđajućeg čelika umjesto pocinčanih ili aluminijskih alternativa za fasade od nehrđajućeg čelika?

Z sidro odgovara istoj vrsti nehrđajućeg čelika kao fasadne ploče i podokvir, eliminirajući galvansku koroziju koja se javlja kada su različiti metali u kontaktu. To osigurava da cijeli fasadni sustav ima postojanu otpornost na koroziju, karakteristike toplinske ekspanzije i estetski izgled. Također eliminira potrebu za izolacijskim podlošcima ili barijerama, pojednostavljujući instalaciju i smanjujući zahtjeve za održavanjem tijekom životnog ciklusa zgrade.

◈ Koje su opcije prilagodbe dostupne za geometriju Z sidra?

Potpuna prilagodba uključuje duljinu kraka (80-300 mm), dubinu trake (40-150 mm), debljinu materijala (2,0-8,0 mm), uzorke rupa (okrugle ili s prorezima, M8-M16), radijus kutova i ojačanja ušica. Jiangsu Aozheng Metal Products Co., Ltd. radi na temelju projektnih crteža kako bi proizveo sidra koja odgovaraju specifičnim nacrtima fasada i proračunima konstrukcije. Dostupne su i prilagođene završne obrade površina uključujući polirane, satenske, pjeskarene i PVD premaze u boji.

◈ Kako Z sidro podnosi toplinsko kretanje u fasadama od nehrđajućeg čelika?

Anker je dizajniran s prorezima koji omogućuju toplinsko širenje i skupljanje fasadnih ploča bez prijenosa naprezanja na podlogu. Z-geometrija pruža fleksibilnost u smjeru izvan ravnine uz zadržavanje vertikalnog i horizontalnog prijenosa opterećenja. Za duge fasade (preko 30 m), dilatacije su ugrađene u projekt sustava, sa sidrima postavljenim tako da omogućuju pomicanje prema fiksnim točkama.

◈ Koje je tipično vrijeme isporuke za prilagođena Z sidra?

Standardna prilagođena sidra obično se proizvode unutar 15-20 radnih dana nakon konačnog odobrenja crteža. Hitni projekti mogu se ubrzati. Jiangsu Aozheng Metal Products Co., Ltd. održava zalihe sirovina za uobičajene stupnjeve (304 i 316L) i debljine, omogućujući brzu proizvodnju. Godišnji kapacitet proizvodnje premašuje 2000 tona građevinskog materijala za izvoz u SAD, Njemačku, Australiju, Kanadu, Južnu Koreju i Bliski istok.
