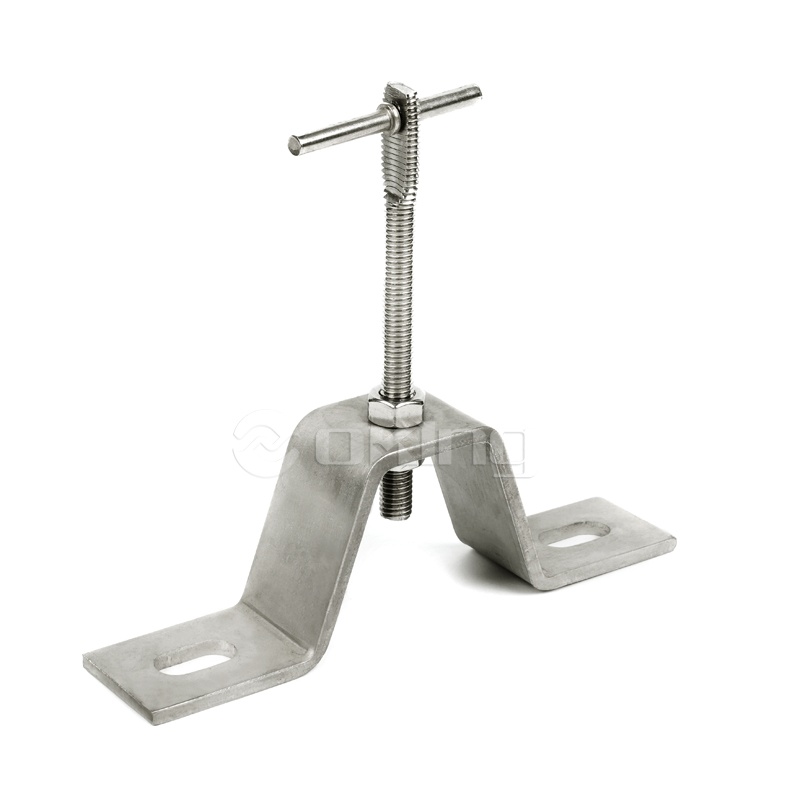

AZZ04 Omega nosač od nehrđajućeg čelika za oblaganje i pričvršćivanje prirodnim kamenom

AZZ04 Omega nosač od nehrđajućeg čelika za oblaganje i pričvršćivanje prirodnim kamenom

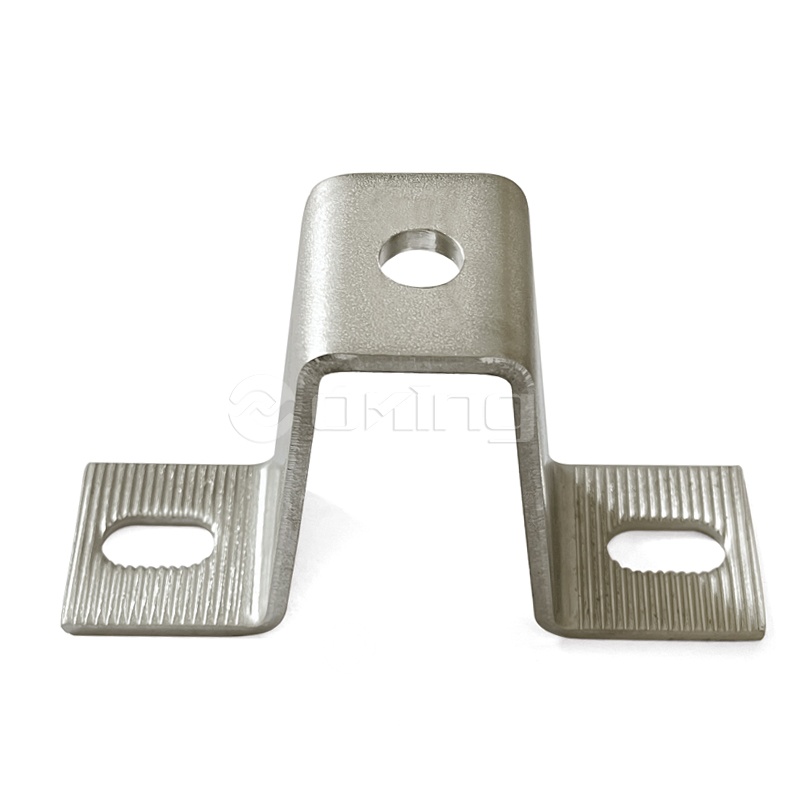

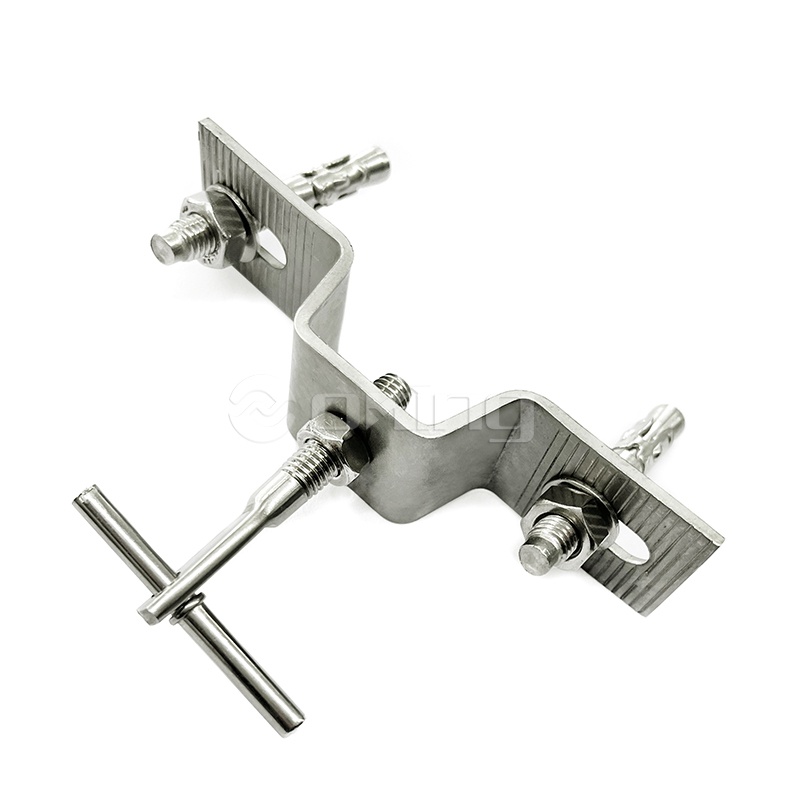

Nosač Omega od nehrđajućeg čelika AZZ04 specijalizirana je konstrukcijska komponenta projektirana za sigurno učvršćivanje ploča od prirodnog kamena u sustavima ventiliranih fasada. Dizajnirano s Profil u obliku omege , ovaj nosač osigurava robusnu mehaničku vezu između podloge zgrade i kamene obloge. Proizvedeno od nehrđajući čelik otpilian na koroziju , posebno je razvijen za upravljanje mrtvim opterećenjem teških kamenih materijala dok se prilagođava toplinskom širenju i pritisku vjetra. Njegova geometrija omogućuje preciznu prilagodbu tijekom ugradnje, osiguravajući ravnu i ujednačenu završnu obradu vanjskih i unutarnjih kamenih zidova.

Osnovne prednosti

• Strukturni integritet: Omega profil raspoređuje mehaničko naprezanje po točkama pričvršćivača, smanjujući rizik od kvara točkastim opterećenjem u primjenama s teškim kamenjem.
• Otpornost na koroziju: Korištenje visokokvalitetnog nehrđajućeg čelika osigurava da nosač ostane strukturno čvrst u vlažnim, obalnim ili industrijski zagađenim okruženjima.
• Preciznost instalacije: Dizajn olakšava višeosno podešavanje, omogućujući instalaterima da kompenziraju nepravilnosti na zidanoj ili betonskoj podlozi.
• Toplinska prilagodljivost: Sustav nosača omogućuje samostalno pomicanje kamenih ploča, sprječavajući pukotine uzrokovane toplinskim širenjem i skupljanjem ovojnice zgrade.

Tehničke specifikacije i značajke

Primarni scenariji primjene

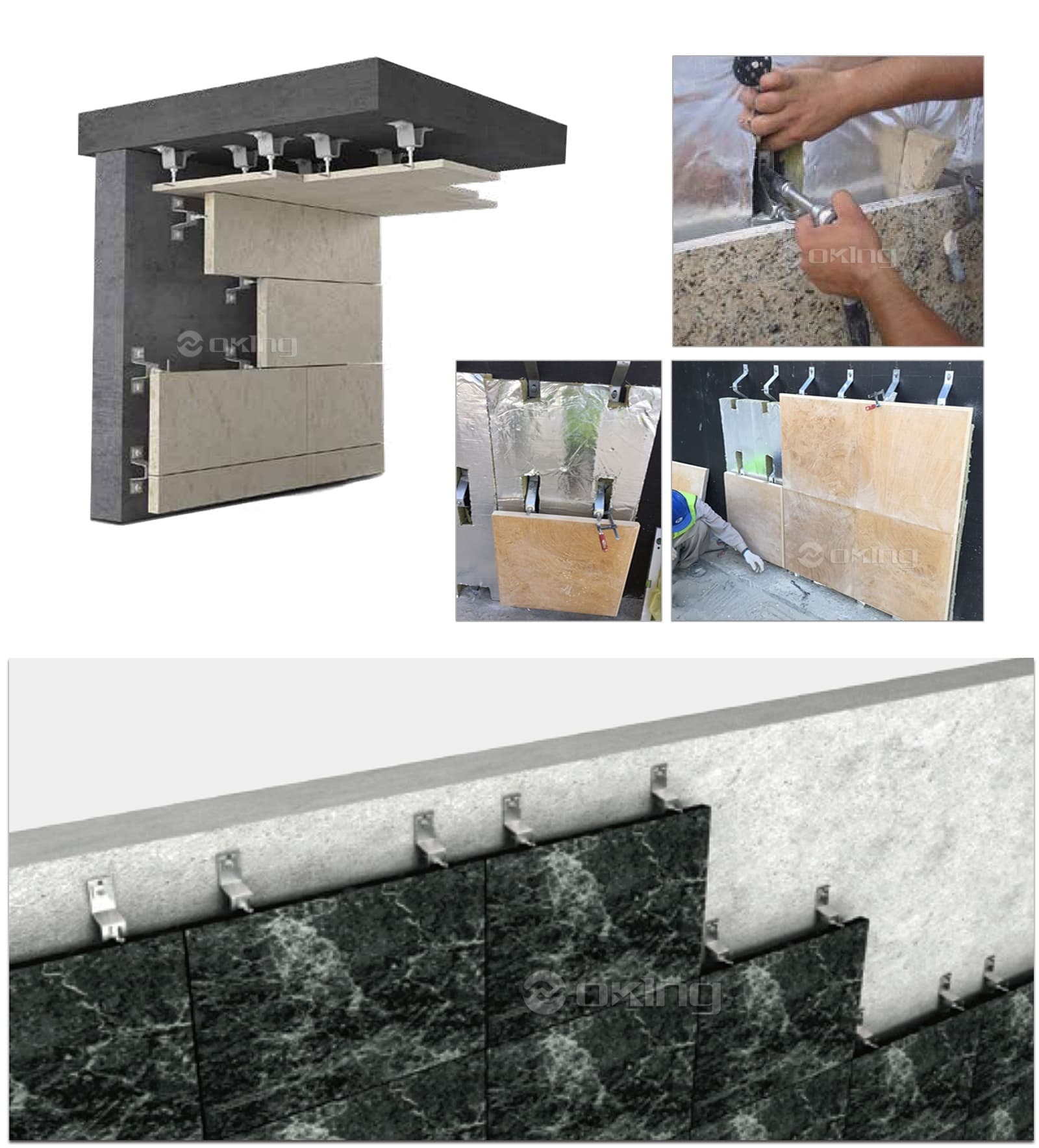

• Ventilirane fasade: Koristi se kao primarna komponenta za pričvršćivanje za obloge od granita, mramora i vapnenca na komercijalnim i stambenim visokim zgradama.
• Unutarnje teške obloge: Osiguranje elemenata ukrasnog kamena u predvorjima, zračnim lukama i javnoj infrastrukturi.
• Projekti obnove: Naknadna ugradnja kamenih ploča preko postojećeg zida radi poboljšanja estetskih i toplinskih svojstava.
• Ojačanje vlažne obloge: Djeluje kao mehaničko sigurnosno sidro u kombinaciji s tradicionalnim metodama pričvršćivanja mortom.

Instalacijske i sigurnosne smjernice

Priprema podloge

Uvjerite se da je betonska ili zidana podloga strukturno čvrsta i bez labavih ostataka. Izbušene rupe moraju točno odgovarati promjeru dilatacijska sidra or kemijski vijci koristi se s nosačem AZZ04.

Kompatibilnost materijala

Koristite samo pričvrsne elemente od nehrđajućeg čelika (vijke, matice i podloške) s nosačem AZZ04 kako biste spriječili galvanska korozija . Miješanje pričvrsnih elemenata od ugljičnog čelika s nosačima od nehrđajućeg čelika dovodi do ubrzane oksidacije i kvara sustava.

Uvjeti skladištenja

Držite nosače u suhom okruženju, daleko od izravnog kontakta s proizvodima od ugljičnog čelika ili kemikalijama koje sadrže kloride. Čuvanje nosača u izvornom pakiranju do ugradnje sprječava površinsku kontaminaciju i ogrebotine koje bi mogle ugroziti pasivni sloj od čelika.

Obavijest o izračunu opterećenja

Razmak i debljinu nosača AZZ04 mora odrediti statičar na temelju specifičnih specifična težina kamena, zahtjeve za opterećenje vjetrom geografske regije i ukupnu visinu fasade.

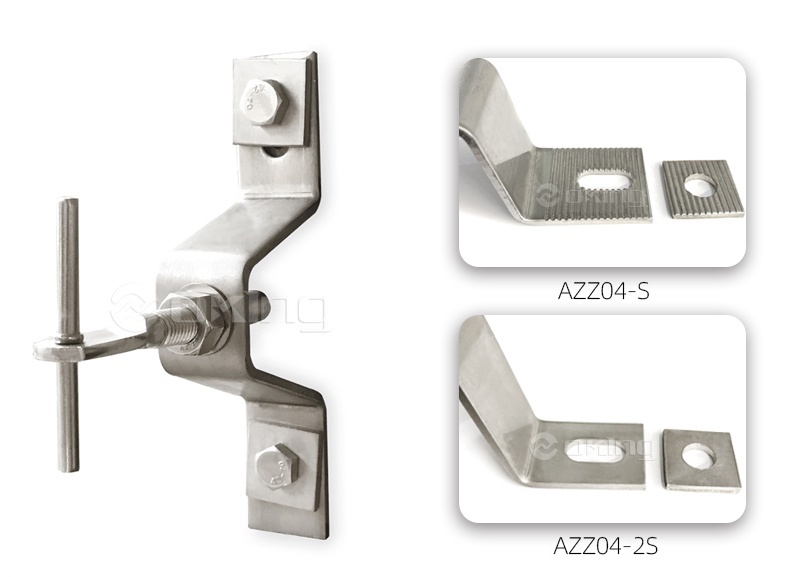

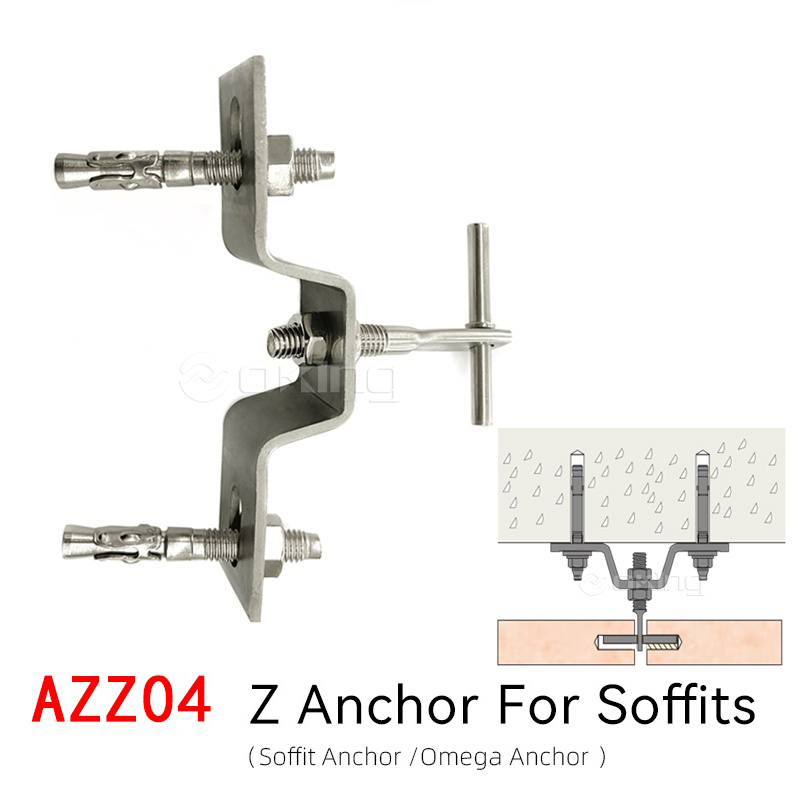

AZZ04 Omega Bracket Stone Fixing System/ Z sidro za podloge

●Tehnički detalji

Kut od nehrđajućeg čelika 201 304 316 za pričvršćivanje mramornih obloga
Projekcije između 45 i 135 mm
Opterećenja do 800N

Prikladno za vodoravne i okomite spojeve

Debljine kamena 20-50 mm

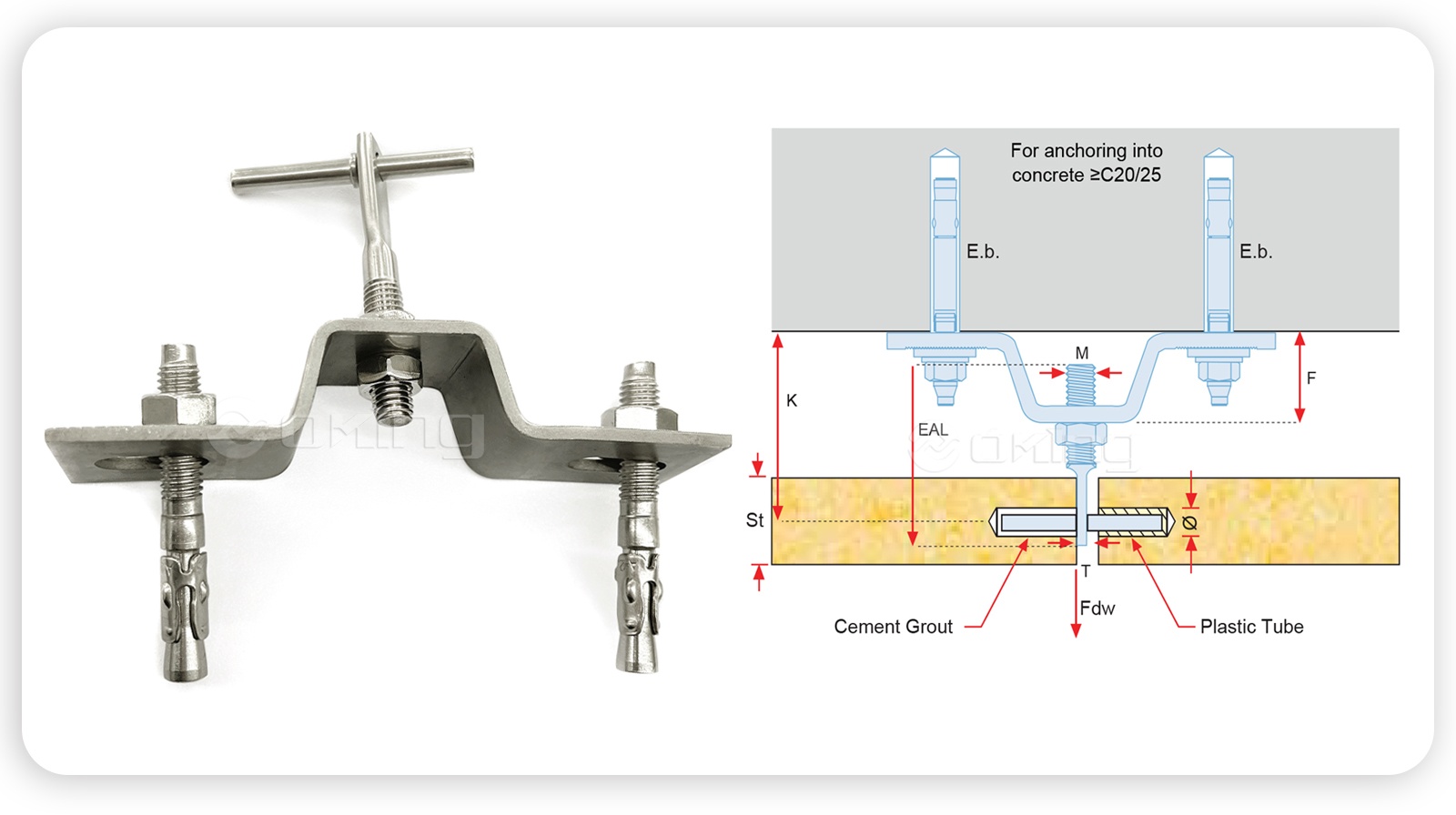

Pričvršćen na nosive zidove ekspanzijskim vijcima i na kanale pomoću vijaka za postavljanje
Materijal: 1.4571/1.4404/1.4401 (A4/AISI 316) ili 1.4301 (A2/AISI 304)
