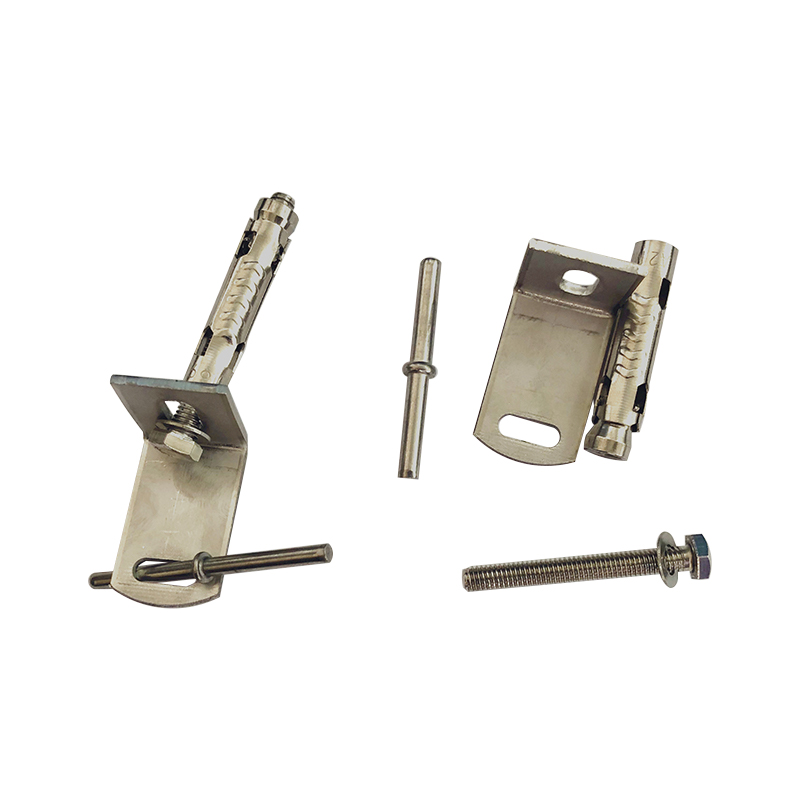

Sustav oblaganja L nosač za mramorne kutove

Cladding System L nosač je uređaj za podupiranje i pričvršćivanje posebno dizajniran za mramorne kutove. Sa svojim jedinstvenim dizajnom u obliku slova L, pruža stabilnu i pouzdanu potporu za ugradnju mramornih kutova. Ovaj L nosač izrađen je od materijala visoke čvrstoće i ima dobru nosivost i izdržljivost, osiguravajući da mramorni kut ostane ravan i stabilan tijekom dugog razdoblja korištenja. Korištenje nosača Cladding System L za postavljanje mramornih kutova ne samo da može osigurati ljepotu i cjelovitost kutova, već i učinkovito spriječiti pukotine, deformacije i druge probleme u kutovima. Stoga se široko koristi u projektima mramornih ukrasa u luksuznim rezidencijama, poslovnim prostorima, hotelima i drugim mjestima.

Zatražite ponudu

Rješenje za kutno sidrenje

Sustav oblaganja L nosač za mramorne kutove

Projektiran za kamene kutne prijelaze | Potpora za teške uvjete | Skrivene ili vidljive opcije

AISI 304 / 316L Kutni nosač 8-25 kN Mramor · Granit · Kamen Umetci ojačani

◈

Cladding System L nosač za mramorne kutove specijalizirana je potporna komponenta projektirana za osiguravanje i pojačavanje kamenih kutnih prijelaza u sustavima ventiliranih fasada. Nosač u obliku slova L ima kut ojačan umetcima koji je otporan na momente savijanja koje stvaraju teške mramorne ili granitne ploče u kutovima zgrade. Ovaj nosač se bavi kritičnim spojem gdje se sijeku dvije ravnine fasade, pružajući robusnu strukturnu potporu dok se prilagođava toplinskom širenju i pomicanju zgrade. Nosač je izrađen od nehrđajućeg čelika (AISI 304/316L) s opcijama za polirane, satinirane ili pjeskarene završne obrade kako bi odgovarale vidljivim aplikacijama. Geometrija uključuje rupe za pričvršćivanje s prorezima na obje noge za precizno poravnanje i podešavanje polja. L-nosač je dostupan s jednakim ili nejednakim duljinama nogu kako bi odgovarao različitim kutnim konfiguracijama i debljinama ploča. Dizajniran za skrivene i poluskrivene instalacije, ovaj nosač osigurava dugotrajnu stabilnost kamenih kutova u visokogradnji i monumentalnoj arhitekturi.

⌘

L Nosač za uglove

Mramor · Granit · Kamen

Temeljne prednosti

Dizajn specifičan za kutove Ojačanje umetka na L-spoju pruža otpor silama izvan ravnine u kutovima zgrade gdje se koncentriraju opterećenja vjetra i težina panela.

Jednake ili nejednake noge Prilagođene duljine nogu prilagođavaju se različitim geometrijama kutnih ploča, uključujući unutarnje kutove, vanjske kutove i uvjete pomaka.

Toplinsko kretanje Dizajn s prorezima omogućuje pomicanje od ±8 mm u oba smjera, sprječavajući prijenos naprezanja na kamene ploče u kutovima.

Mogućnosti estetske završne obrade Dostupan u poliranoj, satenskoj ili pjeskarenoj završnoj obradi za vidljive primjene kutnih nosača gdje je potrebna arhitektonska dotjeranost.

Specifikacije proizvoda

Dužina nogu 80 x 80 · 100 x 100 · 120 x 120 · 150 x 150 · 200 x 200 mm Nejednake noge: 80x120, 100x150, 120x200

Debljina materijala 4,0 · 5,0 · 6,0 · 8,0 · 10,0 mm Na temelju težine kamene ploče

Nehrđajući stupanj AISI 304 · AISI 316L Duplex 2205 dostupan

Površinska obrada Polirano (Ra ≤ 0,2 µm) · Saten · Peskareno Ukiseljeno pasivirano

Nosivost 8 · 12 · 18 · 25 kN Karakteristične vrijednosti

Sustav za pričvršćivanje Rupe s prorezima M8-M16 · Opcija s upuštenim otvorom Nehrđajući pričvršćivači uključeni

Scenariji primjene

◪

Kutne aplikacije

Kutovi zgrade · Kameni prijelazi

01 Vanjski uglovi zgrade s mramornom ili granitnom oblogom zahtijevaju ojačanu konstrukcijsku potporu

02 Unutarnji kutovi u kamenim zidovima atrija, predvorja i stubišta

03 Visoki tornjevi gdje kutna opterećenja vjetrom stvaraju dodatne strukturne zahtjeve za obloge

04 Arhitektonske predgotovljene ploče s detaljima u kutovima od kamena koje zahtijevaju precizno poravnanje i stabilnost

05 Projekti baštine i obnove gdje se izvorni kameni uglovi moraju sačuvati i ojačati

Bilješke o instalaciji i inženjeringu

◈

Poravnanje kutova Provjerite kutni visak zgrade prije instalacije. Maksimalna tolerancija odstupanja ±3 mm po 3 m. Upotrijebite podesive zagrade za ispravak ako prekoračite.

◈

Priprema rubova panela Rubovi kamenih ploča na uglovima moraju biti pravokutno izrezani. Ugaoni ili sučeoni spojevi određeni projektom. Ostavite razmak od 5-8 mm za brtvljenje i pomicanje.

◈

Zahtjevi zakretnog momenta M10 pričvrsni vijci: 30-40 Nm. M12: 45-60 Nm. Ponovno zategnite nakon 24 sata kako biste uračunali slijeganje. Koristite moment ključ kalibriran na ±5%.

◈

Hidroizolacija kutova Nanesite brtvilo na spoj nosača i kamena kako biste spriječili prodor vode. Koristite kompatibilno silikonsko ili poliuretansko brtvilo otporno na UV zračenje.

Često postavljana pitanja

◈ Po čemu se kutni L-nosači razlikuju od standardnih L-nosača?

Kutni L-nosači imaju ojačane umetne ploče na spoju dviju krakova, pružajući dodatnu čvrstoću protiv torzijskih sila i sila savijanja koje su znatno veće u kutovima zgrade. Standardni L-nosači možda neće imati ovo pojačanje, što može dovesti do kvara zbog zamora tijekom vremena. Kutni nosač također je dostupan s jednakim ili nejednakim duljinama nogu kako bi odgovarao određenim kutnim geometrijama, dok standardni nosači obično imaju fiksne proporcije.

◈ Kako se nosač prilagođava toplinskom širenju u kutovima?

Nosač uključuje rupe s prorezima na obje noge s minimalnom duljinom proreza od 10 mm. To omogućuje pomicanje od ±8 mm u vodoravnoj i okomitoj osi. Za mramorne uglove, gdje diferencijalna toplinska ekspanzija između kamena i podloge može biti značajna, ovaj kapacitet pomicanja sprječava pucanje uslijed naprezanja. Za zgrade veće od 50 m visine, preporučuju se dodatne dilatacijske spojnice svakih 10-15 m ugla.

◈ Koju nosivost pruža kutni nosač za mramorne ploče?

Kutni nosač pruža karakteristične nosivosti od 8-25 kN ovisno o debljini materijala i duljini kraka. Nosač debljine 6 mm, 120 x 120 mm obično podržava okomito opterećenje od 15 kN i vodoravno opterećenje od 10 kN. Za tipičnu mramornu kutnu ploču težine 150-250 kg, četiri nosača osiguravaju faktor sigurnosti veći od 3,0. Jiangsu Aozheng Metal Products Co., Ltd. pruža konstrukcijske proračune specifične za projekt i certifikate opterećenja.

◈ Može li se nosač koristiti i za unutarnje i za vanjske mramorne kutove?

Da. Za unutarnje primjene prikladan je AISI 304 sa satenskom ili poliranom završnom obradom. Za vanjske primjene preporučuje se AISI 316L za obalna područja, a AISI 304 za urbana okruženja. Nosač je potpuno pasiviziran i može se isporučiti s dodatnom zaštitom kao što je prozirni premaz za povećanu izdržljivost. Jiangsu Aozheng Metal Products Co., Ltd. isporučuje kutne nosače za unutarnje mramorne obloge atrija i vanjske fasade visokih zgrada u Sjedinjenim Državama, Njemačkoj, Australiji, Kanadi i na Bliskom istoku.
