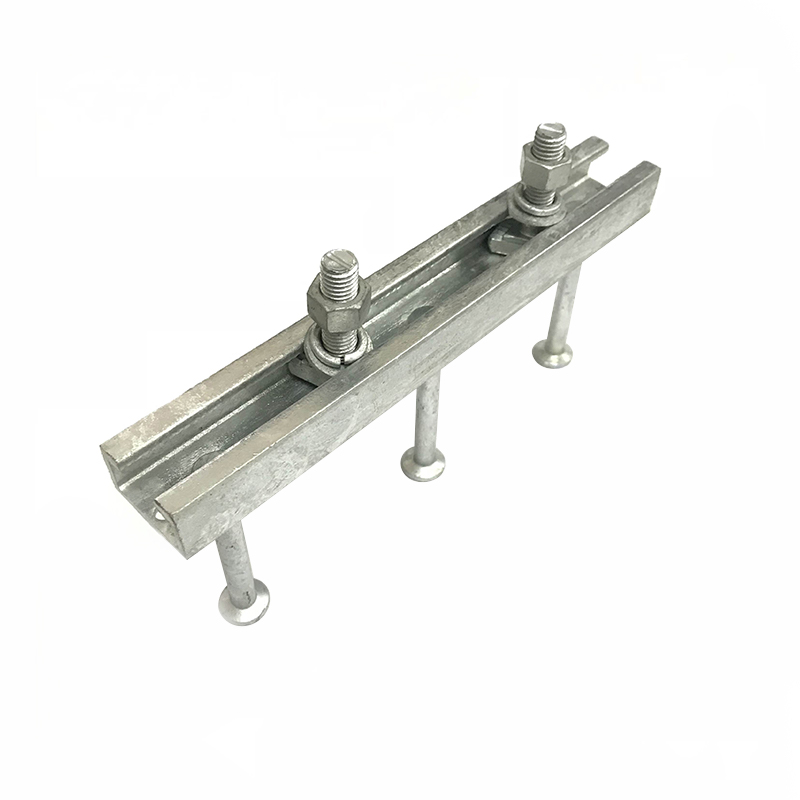

Hot Roll anker kanal

Vruće valjani sidreni kanal je važan čelični materijal koji se naširoko koristi u zgradama, mostovima, cestama i drugim građevinama niskogradnje. Proizvodi se postupkom vrućeg valjanja i ima visoku čvrstoću, visoku žilavost i dobru otpornost na zamor. Može učinkovito izdržati i raspršiti napetost i pritisak u strukturi. Vruće valjani čelični kanal za sidro ima jedinstveni oblik poprečnog presjeka i dizajniran je s posebnim utorom za sidrenje kako bi se olakšala tijesna integracija s betonom ili drugim strukturnim materijalima i osigurali pouzdani učinci sidrenja. Ima mehanička svojstva i prikladnu konstrukcijsku izvedbu.

Zatražite ponudu

Prethodno：Kanal za zavarivanje Sljedeći：Hladni kolut lijevan u sidro

parametar
Kontaktirajte nas

Identifikacijske vrijednosti
Profil		72/48	72/49	55/42	52/34	54/33	50/30P	49/30	40/22P	40/25	38/17	HTA-CE 28/15
Vrsta		toplo valjani	hladno valjani	toplo valjani	toplo valjani	hladno valjani	toplo valjani	hladno valjani	toplo valjani	hladno valjani	hladno valjani	hladno valjani
Geometrija HALFEN kanali HTA-CE
Napomena: obratite pažnju na visinu postavljanja h _inst

Materijal	Čelik
	A4
	HCR
Vijci		72/48	72/48	50/30	50/30	50/30	50/30	50/30	40/22	40/22	38/17	HS 28/15
niti		M20 - M30	M20 - M30	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M16	M10 - M16	M10 - M16	M6 - M12
S _SIb [mm]		129	129	109	88	88	98	81	79	65	52	42
Profil load capacity
N _Rd,s,I [kN]		55.6	55.6	44.4	36.1	30.6	21.7	17.2	19.4	11.1	10.0	5.0
V _Rd,s,I [kN]		72.2	55.6	57.8	39.7	30.6	22.4	17.2	19.4	11.1	10.0	5.0
M _Rd,s,flex [Nm]	Čelik	7472	-	5606	2933	2595	2437	1455	1208	956	504	276
M _Rd,s,flex [Nm]	NR	7630	7493	-	2996	2595	2743	1485	1358	931	516	282
Geometrija
h _inst [mm]①②		(191)	(193)	182 (185)	162 (164)	161 (164)	112 (161)	103 (101)	97 (154)	89 (89)	81 (82)	50 (79)
b _pogl [mm]		72	72	54.5	52.5	54	49	50	39.5	40	38	28.0
h _pogl [mm]		48.5	49	42	33.5	33	30	30	23	25	17.5	15.25
l _g [mm ⁴ ]	Čelik	349721	293579	187464	93262	72079	52575	41827	19859	20570	8547	4060
l _g [mm ⁴ ]	NR	349721	293579	187464	93262	72079	52575	41827	19859	19097	8547	4060
h _ef [mm]		179	179	175	155	155	106	94	91	79	76	45
C _min [mm]		150	150	100	100	100	75	75	50	50	50	40

Tehničke specifikacije i inženjerski vodič za vruće sidrene kanale

Vruće valjani sidreni kanal hladno je oblikovani čelični profil u obliku slova C proizveden postupkom visokotemperaturnog valjanja, dizajniran da osigura pouzdanu konstrukcijsku spojnu točku unutar armiranobetonskih elemenata. Za razliku od tradicionalnih metoda bušenja, ovi se kanali ulijevaju izravno u beton, stvarajući površinu za pričvršćivanje u ravnini. Postupkom vrućeg valjanja osigurava se homogena struktura zrna u cijelom čeličnom profilu, što značajno poboljšava mehaničku nosivost i otpornost kanala na zamor. Ovaj proizvod služi kao primarno sučelje za teško pričvršćivanje zavjesa, tračnica za dizala i mehaničkih pomoćnih potpora u velikim infrastrukturnim projektima.

Osnovne tehničke prednosti

Strukturni integritet: Proces vrućeg valjanja eliminira unutarnja naprezanja i osigurava konzistentnu debljinu materijala, što omogućuje visoku uzdužnu i poprečnu nosivost.
Izvedba dinamičkog opterećenja: Projektiran da izdrži seizmičke aktivnosti i visokofrekventne vibracije, što ga čini prikladnim za prometnu infrastrukturu i industrijske objekte.
Integracija bez razaranja: Uklanjanjem potrebe za bušenjem nakon ugradnje, kanal čuva cjelovitost betonskih armaturnih šipki i sprječava mikropukotine u podlozi.
Otpornost na koroziju: Tipično završen vrućim pocinčavanjem (HDG) do minimalne debljine od 50-80 mikrona, osiguravajući dugotrajnu izdržljivost u vanjskim ili vlažnim okruženjima.

Ključne značajke proizvoda

Značajka	Specifikacija / Detalj
Grade materijala	Ugljični čelik (S235JR ili S355J2) ili nehrđajući čelik (A4/316)
Proces proizvodnje	Vruće valjani čelični profil sa zavarenim T-vijcima ili I-sidrima
Smjer opterećenja	Sposoban za prijenos vlačnog i poprečnog posmičnog opterećenja
Vrsta instalacije	Montaža s pjenastim punilom za sprječavanje prodora betona
Raspon podešavanja	Kontinuirano uzdužno podešavanje duž osi kanala

Primarni scenariji primjene

Sustavi zidnih zavjesa: Pričvršćivanje aluminijskih ili kamenih fasadnih konzola na rub betonskih podnih ploča.
Ugradnja dizala i pokretnih stepenica: Učvršćivanje nosača vodilica i teških strojeva unutar okna dizala.
Inženjering tunela i mostova: Potporni nadzemni kontaktni sustavi, komunalne cijevi i ventilacijska oprema.
Izgradnja industrijskih postrojenja: Montaža kranskih tračnica i nosača teških cijevi na armiranobetonske stupove.

Instalacija i sigurnosni protokoli

Pozicioniranje i pričvršćivanje

Anker kanali moraju biti sigurno pričvršćeni za oplatu ili armaturni okvir pomoću čavala ili vezičnih žica prije izlijevanja betona. Bitno je osigurati da je lice kanala u ravnini s konačnom betonskom površinom kako bi se omogućilo ispravno umetanje T-vijka.

Iskorištenje T-vijka

Koristite samo odgovarajuće T-vijke navedene za određenu veličinu profila kanala. Uvjerite se da je T-vijak zakrenut za 90 stupnjeva nakon umetanja i zategnut na postavku zakretnog momenta koju je odredio proizvođač kako bi se postigla puna nosivost.

Skladištenje i rukovanje

Kanale treba čuvati u suhom, prozračenom okruženju kako bi se spriječila površinska oksidacija prije lijevanja. Tijekom transporta izbjegavajte mehaničke udare koji bi mogli deformirati rubove kanala, jer će to spriječiti glatko kretanje pričvrsnih vijaka.
