Podrezano sidro za kamene ploče prirode

Podrezano sidro za kamene ploče prirode - pouzdana rješenja za montažu na fasadu

Ova stranica pruža detaljne specifikacije za naš sustav Undercut Anchor, profesionalno rješenje za sigurnu i skrivenu ugradnju fasadnih ploča od prirodnog kamena. Ovaj je sustav projektiran kako bi zadovoljio stroge zahtjeve modernog arhitektonskog dizajna, nudeći izdržljivu i estetski ugodnu završnu obradu za razne građevinske projekte.

Značajke proizvoda i tehničke prednosti

• Skrivena instalacija: Dizajn podreza omogućuje potpuno skriveni sustav pričvršćivanja, čuvajući estetski integritet fasade od prirodnog kamena. Ovo je ključna značajka za projekte koji zahtijevaju čist, besprijekoran izgled.
• Visoka nosivost: Projektirana za vrhunsku otpornost na izvlačenje, ova sidra pružaju iznimnu sigurnost i stabilnost za teške kamene obloge. Nosivost je kritičan čimbenik za projektiranje i sigurnost fasada.
• Podesiva montaža: Naš sustav uključuje komponente za trodimenzionalnu prilagodljivost, omogućujući precizno poravnanje i niveliranje kamenih ploča tijekom instalacije. Ova značajka pojednostavljuje proces izgradnje i osigurava savršeno poravnanje fasade.
• Otpornost na koroziju: Izrađena od visokokvalitetnog nehrđajućeg čelika (A2/A4), sidra nude izvrsnu otpornost na čimbenike okoliša, uključujući vlagu i korozivna sredstva. To osigurava dugoročnu trajnost i ključno je za sustavi vanjskih zidnih obloga .

Opis proizvoda

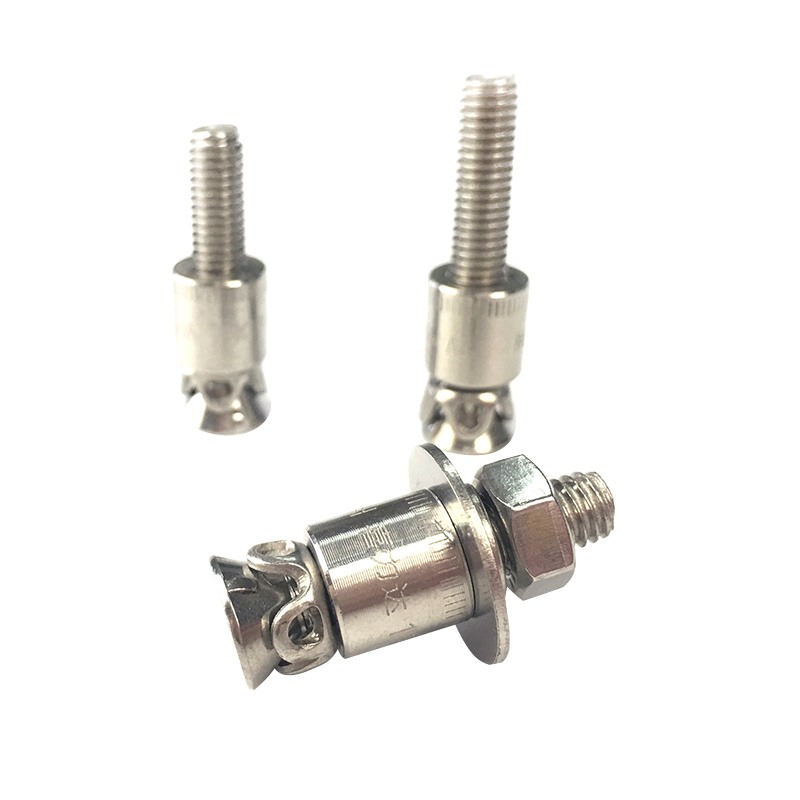

Sustav Undercut Anchor specijalizirano je mehaničko sidro posebno dizajnirano za sigurno i bez naprezanja pričvršćivanje ploča od prirodnog kamena na potpornu podkonstrukciju. Ovaj sustav radi na principu udubljene bušotine, koja stvara međusobno spajanje unutar kamene ploče. Ova metoda osigurava pouzdano, neproširujuće pričvršćivanje bez napetosti, ključno za sprječavanje pukotina uslijed naprezanja u kamenu. Ovo rješenje naširoko se koristi u projektima arhitektonskih fasada gdje skriveni sustavi za pričvršćivanje fasada su preduvjet dizajna.

Proizvedena prema strogim industrijskim stiardima, naša podrezana sidra prolaze rigoroznu kontrolu kvalitete kako bi se osigurala dosljedna izvedba. Korištenje vrhunskog nehrđajućeg čelika, u kombinaciji s preciznim inženjeringom, jamči proizvod koji zadovoljava međunarodne stiarde za sigurnost fasade i dugovječnost. Ovaj je proizvod idealan za profesionalne instalatere koji traže pouzdanost sidra za oblaganje mramora and granitni panel fiksacije .

Tehničke specifikacije

Polja primjene

Ovaj proizvod je projektiran za upotrebu u raznim industrijskim i arhitektonskim scenarijima, uključujući, ali ne ograničavajući se na:

• Sustavi vanjskih fasada: Idealno za osiguranje fasada od prirodnog kamena na visokim i poslovnim zgradama. Ovo uključuje instalacija fasade od travertina and instalacija obloge od vapnenca .
• Unutarnja zidna obloga: Prikladno za montažu teških kamenih ploča u unutarnje prostore kao što su predvorja i izložbeni prostori gdje je poželjna sofisticirana, bešavna završna obrada.
• Arhitektonske rekonstrukcije: Koristi se u obnovi postojećih zgrada za nadogradnju pročelja novim kamenim oblogama.

FAQ

Kako se podrezana sidra razlikuju od tradicionalnih kamenih sidara za oblaganje?

Podrezana sidra stvaraju mehaničku blokadu širenjem u prethodno izbušenu, stožastu rupu unutar kamena, osiguravajući sigurnu vezu koja se ne širi i koja je neovisna o vlačnoj čvrstoći kamena. Nasuprot tome, mnoga tradicionalna sidra oslanjaju se na širenje trenja, što može opteretiti kamen i povećati rizik od pucanja. Metoda podreza vrlo je učinkovita za skriveno fiksiranje i vrhunsku raspodjelu opterećenja, što je čini preferiranim izborom za vrhunsku fasadni sustavi od prirodnog kamena .

Koje su vrste prirodnog kamena kompatibilne s ovim sustavom?

Naš sustav Undercut Anchor dizajniran je za kompatibilnost sa širokim rasponom gustih, tvrdih prirodnih kamenih materijala, uključujući granit, mramor, travertin i vapnenac. Odabir odgovarajuće veličine sidra i tehnike ugradnje ovisi o specifičnim svojstvima i debljini kamena. Preporučujemo da pogledate tehnički list i provedete preliminarne testove izvlačenja kako biste osigurali optimalne performanse za vašu specifičnu vrstu kamena.

Koja je tipična nosivost podrezanog sidra?

Nosivost je određena nekoliko čimbenika, uključujući veličinu sidra, vrstu i debljinu ploče od prirodnog kamena i kvalitetu instalacije. Na primjer, veće sidro će osigurati veći kapacitet. Naš list s tehničkim specifikacijama pruža detaljne vrijednosti vlačne i posmične čvrstoće za svaku veličinu sidra pod standardnim uvjetima. Ova su sidra posebno dizajnirana da zadovolje rigorozne sigurnosne zahtjeve za vanjski sustavi za pričvršćivanje obloga i građevinski propisi.

Prednosti ugradnje s podrezanim sidrima

1. dvostruko veća od krajnje nosivosti (min.)

2. sidro se može postaviti bilo gdje na površini

3. The panel se može statički optimizirati

4. momenti savijanja donje ploče

5. viši faktori sigurnosti

6. nema vidljivih elemenata za pričvršćivanje (u spoju)

Zbog metode proizvodnje koja se koristi za proizvodnju ploča od prirodnog kamena (kapija) tolerancije debljine od nekoliko milimetara su normalne. Međutim, učvršćenje za odmak može izravnati različite debljine panela.

Korištenje sidra za ubacivanje za fiksiranje na odstojanje nudi rješenje za niveliranje ovih tolerancija debljine. Konstantna preostala debljina stijenke (RWD) (dimenzija od dna bušotine do površine ploče)

a konstantna ukupna dužina sidra pruža određenu udaljenost. Različite debljine panela do

različite širine razmaka na stražnjoj strani ploče između matice za razmak i stražnje strane ploče.

Navedene debljine pričvršćivanja temelje se na upotrebi samozaključavajuće matice u skladu s DIN 985, obične podloške u skladu s DIN125 i potrebne izbočine navoja. Obje komponente nisu isporučene sa sidrom, ali se mogu naručiti kao dopuna.

Ako se ne koriste samozaključavajuće matice, potreban je drugi odgovarajući uređaj za zaključavanje matica. Različite debljine pričvršćivanja mogu se izračunati u svakom pojedinačnom slučaju iz duljine vijka sidra.

Navedena minimalna debljina panela temelji se na načinu ugradnje ili vrsti sidra. Nacionalni propisi uvijek su odlučujući i moraju se poštovati.
