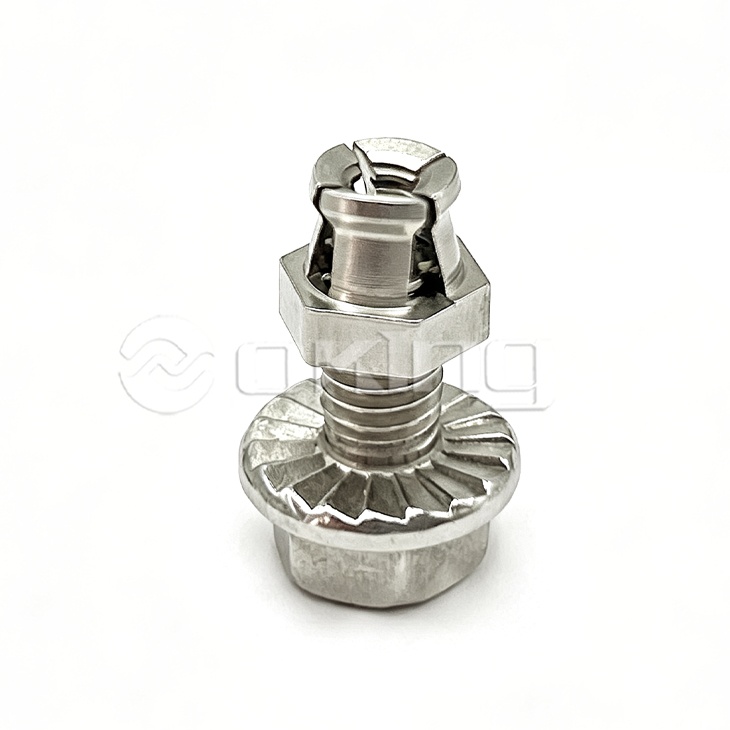

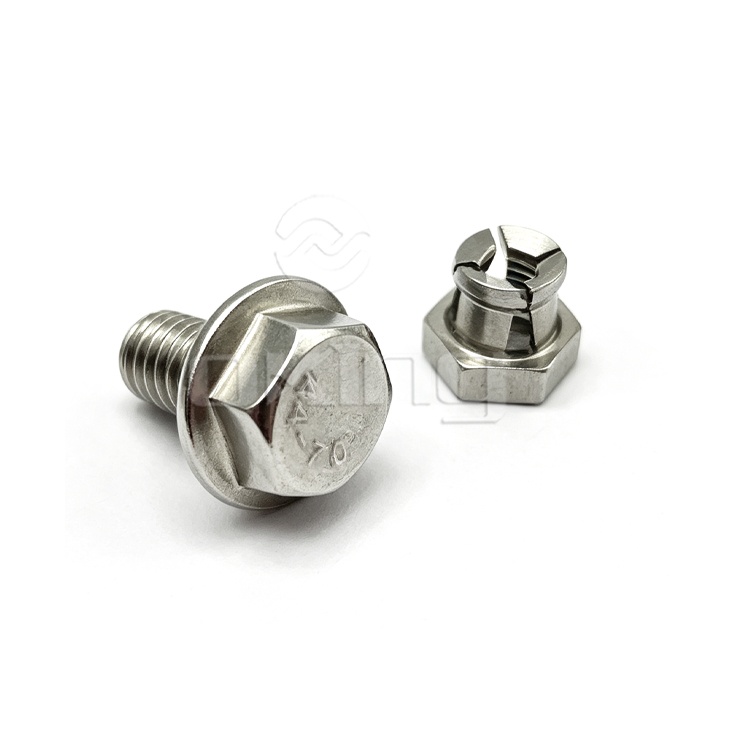

AOZ nehrđajući čelik M6x5mm udubljena sidra, Hinterschnittanker za podrezane sustave pričvršćivanja

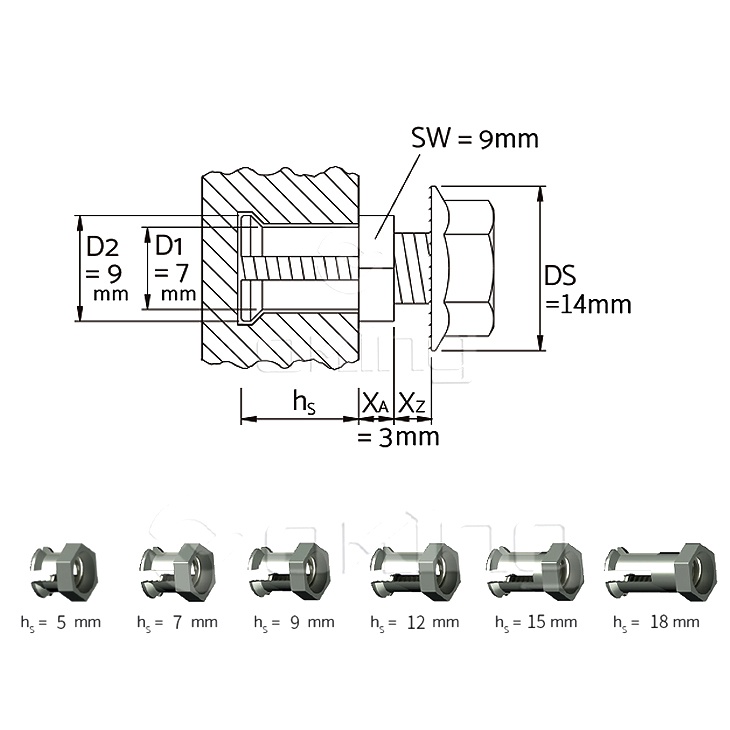

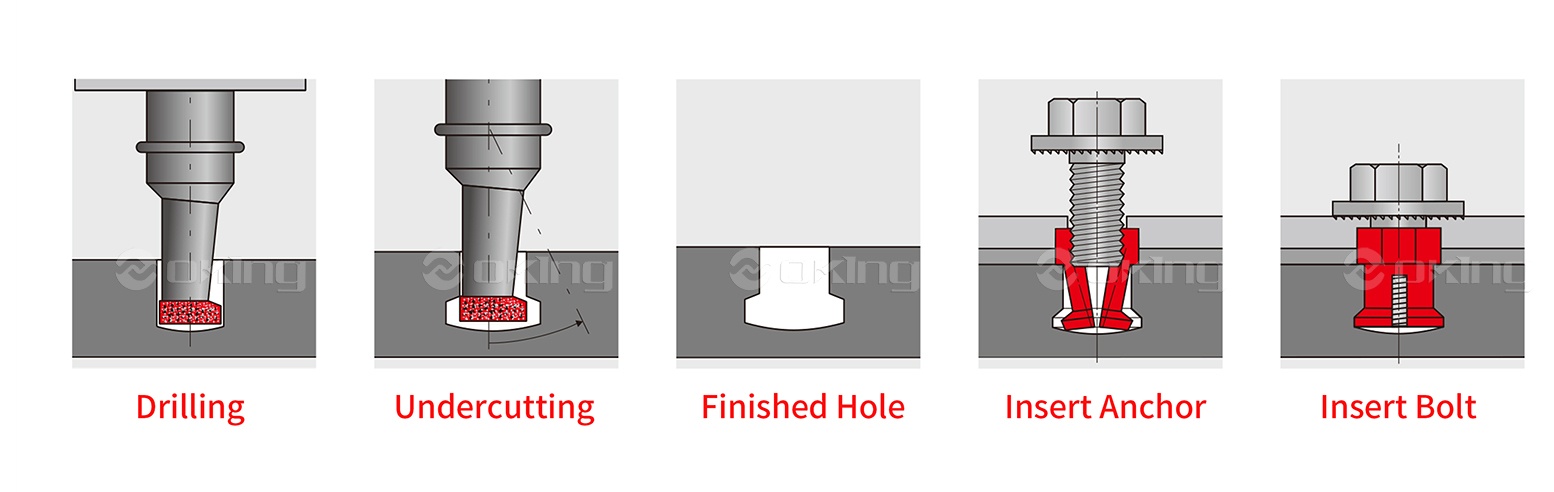

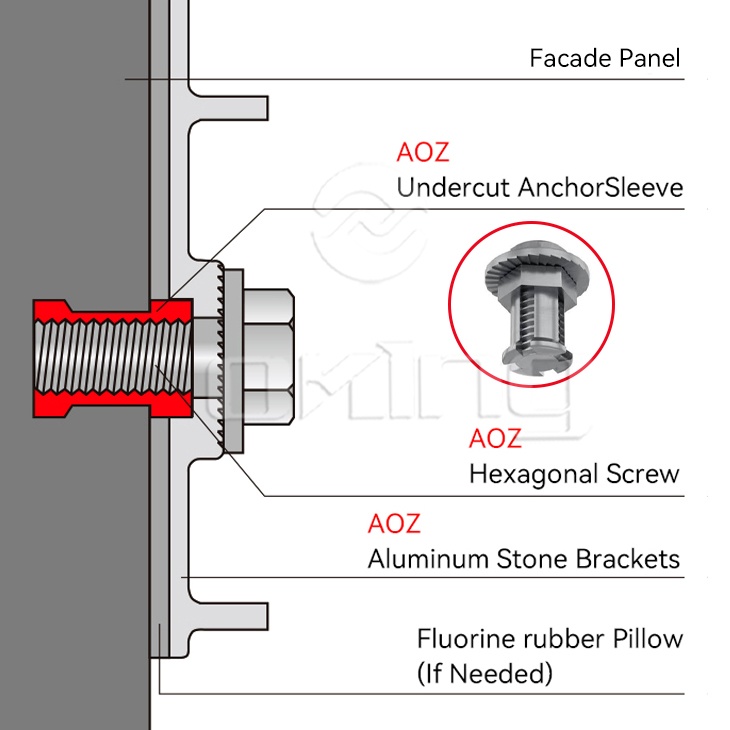

Uvrtna udubljena sidra su sofisticirano i pouzdano rješenje za pričvršćivanje, posebno cijenjeno u građevinarstvu zbog svojih visokih performansi u zahtjevnim primjenama. Ovaj će vodič istražiti njihovu mehaniku, instalaciju, izvedbu i optimalne slučajeve uporabe. Što je a Uvrtno urezano sidro ? A uvrtno podrezano sidro je mehaničko sidro koje stvara spoj s osnovnim materijalom formiranjem "podrezanog" profila unutar izbušene rupe. Za razliku od dilatacijskih sidara koja se oslanjaju na trenje, sidra s podrezanom pločom dobiva svoju snagu držanja iz pozitivne mehaničke veze. Struktura i princip rada Sidro se obično sastoji od navojne šipke ili vijka sa posebnim vrhom i odgovarajućeg rukavca ili ekspanzionog elementa. Tijekom ugradnje stvara se prethodno izbušena rupa, često s pilot bušilicom nakon koje slijedi alat za rezanje. Kada se sidro zavrne u rupu, vrh se širi ili urezuje u osnovni materijal, stvarajući oblik obrnutog stošca ili "udubljenje". Ovaj jedinstveni oblik zaključava sidro u betonu ili zidu, pružajući izuzetnu otpornost na opterećenja izvlačenja. Primjenjivi materijali Uvrtna udubljena sidra prvenstveno su dizajnirana za upotrebu u gustim, čvrstim materijalima. Najčešće se koriste u betonski (napuknute i nenapuknute) i određene vrste zidarski . Njihov dizajn čini ih posebno učinkovitima u primjenama gdje je integritet osnovnog materijala kritičan. Usporedba s drugim sidrima Klinasta sidra: Ovo su dilatacijska sidra koja se oslanjaju na trenje. Iako su učinkoviti u mnogim primjenama, mogu značajno opteretiti osnovni materijal i manje su prikladni za dinamička opterećenja ili ugradnju uz rubove u usporedbi s urezanim sidrima. Sidra za ubacivanje: Ovo su također dilatacijska sidra koja se obično koriste za manja opterećenja. Nude manju čvrstoću na izvlačenje od uvrtnih udubljenih sidara i općenito se ne preporučuju za teške ili seizmičke primjene. Uvrtna udubljena sidra nude vrhunsku izvedbu u smislu nosivosti, smanjenih zahtjeva za udaljenost od ruba i prikladnosti za dinamička i seizmička opterećenja zbog njihove pozitivne mehaničke blokade. Kako instalirati uvrtno urezano sidro Pravilna ugradnja ključna je kako bi se osigurala optimalna izvedba ankera s vrtanjem. Potrebni alati Bušilica s čekićem: Za izradu početne pilot rupe. Svrdlo za podrezivanje: Specijalizirano svrdlo dizajnirano za stvaranje profila podreza na dnu rupe. Alati za čišćenje rupa: Četkajte i usisajte kako biste uklonili krhotine iz izbušene rupe. Moment ključ: Kako bi se osiguralo da je sidro zategnuto zakretnim momentom specifičnim od strane proizvođača. Vodič za instalaciju korak po korak Izbušite pilotsku rupu: Koristeći rotacijsku čekić bušilicu, napravite pilot rupu do navedene dubine. Očistite rupu: Temeljito očistite rupu četkom i usisavačem kako biste uklonili svu prašinu i krhotine. Ovo je ključno za pravilno oblikovanje podreza. Napravite podrez: Umetnite specijalizirano područje za udubljenje i upravljajte bušilicom prema uputama proizvođača kako biste izradili profil udubljenja. Ponovno očistite rupu: Ponovite postupak čišćenja kako biste osigurali da nema ostataka od procesa rezanja. Zavrtite sidro: Umetnite uvrtni udubljeni tipl u pripremljenu rupu i zategnite ga moment ključem na preporučenu vrijednost momenta. Kako je sidro zategnuto, njegov dizajn zahvaća udubljenje, stvarajući mehaničku blokadu. Uobičajene pogreške pri instalaciji i kako ih izbjeći Nepravilno čišćenje rupa: Prašina i krhotine mogu spriječiti pravilno oblikovanje udubljenja, značajno smanjujući nosivost sidra. Rupu uvijek temeljito očistite. Neispravna veličina ili tip svrdla: Korištenje pogrešne svrdla ili nekorištenje svrdla za potkopavanje ugrozit će izvedbu sidra. Uvijek koristite alate koje je naveo proizvođač. Pretjerano ili premalo zatezanje: Primjena prevelikog ili premalog momenta može dovesti do kvara sidra. Koristite kalibrirani ključ momenta i pridržavajte se navedenih vrijednosti momenta. Nosivost i izvedba uvrtnog podrezanog sidra Učinkovitost ključnih sidara razlog je njihove široke upotrebe u kritičnim primjenama. mjerena i dinamička nosivost Uvrtna udubljena sidra pohvaliti se izvrsnim statička nosivost , što znači da mogu izdržati značajne konstantne sile bez deformacije ili kvara. Nadalje, njihova mehanička blokada čini ih vrlo otpornima na dinamička opterećenja , poput vibracija ili opetovanih naprezanja, gdje bi druge vrste sidara mogle otkazati zbog zamora. The uvrtno podrezano sidro wind load capacity također je kritično razmatranje za vanjsku primjenu, posebno za fasadne sustave i montažu solarnih panela, gdje se moraju izdržati značajna uzdizanja i bočne sile. Seizmička izvedba Jedna od najznačajnijih prednosti uvrtnih udubljenih sidara je njihova seizmička izvedba . Često su dizajnirani i testirani kako bi zadovoljili stroge zahtjeve seizmičko naknadno opremanje koristim te seizmičke zone . Njihova sposobnost da se odupru značajnim pokretima i održi integritet tijekom seizmičkih događaja čini ih preferiranim izborom za kritičnu infrastrukturu. Utjecaj temperature i okoliša na izvedbu Čimbenici okoliša mogu utjecati na učinkovitost sidra. The uvrtno podrezano sidro fire resistance rating važno je razmatranje u zgradama u kojima je sigurnost od požara najvažnija. Sidra izrađena od ugljičnog čelika izgubit će čvrstoću na povišenim temperaturama, dok opcije od nehrđajućeg čelika imaju bolje performanse u takvim uvjetima. Osim toga, uvrtno podrezano sidro corrosion resistance vitalan je za dugotrajnu izdržljivost, posebno u korozivnim okruženjima ili primjenama na otvorenom. Sidra od nehrđajućeg čelika općenito se preferiraju u takvim uvjetima. Najbolji scenariji primjene Vrhunska izvedba uvrtnih sidara čini ih idealnim za širok raspon zahtjevnih primjena. Teški strojevi: Za sidrenje opreme koja stvara teške vibracije ili zahtijeva sigurno iznimno pričvršćivanje. Nadzemne instalacije: Njihova pouzdana čvrstoća na izvlačenje čini ih savršenim za vješanje cijevi, kanala ili drugih elemenata na stropove. Seizmičke zone: Kao što je spomenuto, njihova seizmička otpornost čini ih neprocjenjivim u područjima sklonih potresa. Uvrtno udubljeno sidro za fasadne sustave: Njihova sposobnost podnošenja značajnih opterećenja i diskretna ugradnja čine ih prikladnima za osiguranje arhitektonskih fasada. Uvrtno udubljeno sidro za montažu solarnog panela: Omogućuju robusno i sigurno pričvršćivanje za nizove solarnih panela, osiguravajući stabilnost protiv dizanja vjetra i drugih sila iz okoliša. Uvrtno udubljeno sidro za čelične konstrukcije: Mogu se koristiti za sidrenje čeličnih elemenata na betonske temelje ili druge betonske komponente. Uvrtno udubljeno sidro u unaprijed pripremljeni beton: Njihova precizna ugradnja i visoka učinkovitost čine ih prikladnima za pričvršćivanje elemenata unutar ili na montažne betonske komponente. Kako odabrati pravo uvrtno urezano sidro? Odabir odgovarajućeg uvrtnog sidra ključan je za sigurnost i učinkovitost. Ključni čimbenici odabira Promjer i duljina: Oni ovise o zahtjevima opterećenja i debljini osnovnog materijala i učvršćenja koje se pričvršćuje. Materijal: Ugljični čelik: Tipično pocinčano ili pocinčano za zaštitu od korozije, pogodno za suhu, unutarnja okruženja. Nehrđajući čelik: Ponude vrhunske uvrtno podrezano sidro corrosion resistance , što ga čini idealnim za vanjsku, korozivnu ili vlažnu okolinu. Zahtjevi za opterećenje: Uvijek odaberite sidro sa sigurnom radnom nosivošću koja premašuje predviđena statička i dinamička opterećenja. Vrsta osnovnog materijala: Osigurajte da je sidro odobreno za upotrebu u konkretnoj vrsti betona ili zida s kojim radite. Kako odrediti kvalitetu Tražite sidra koja zadovoljavaju priznate međunarodne standarde i certifikate. Ključni certifikati uključuju: ETA (Europska tehnička procjena): Označava usklađenost s europskim standardima za građevinske proizvode, često uključujući posebne procjene za napuknuti beton i seizmičku izvedbu. ICC-ES (International Code Council Evaluation Service): Pruža dokaz da je proizvod u skladu s građevinskim propisima u Sjevernoj Americi. Ovi certifikati osiguravaju da je sidro podvrgnuto rigoroznom testiranju i da zadovoljava specifične kriterije izvedbe, što vam daje povjerenje u njegovu kvalitetu i pouzdanost.
