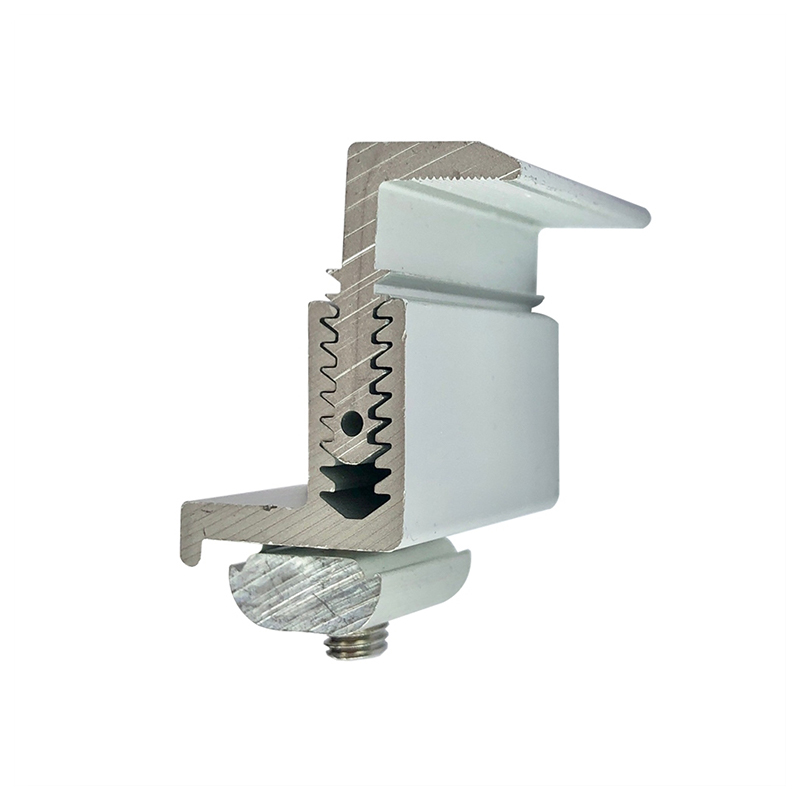

Nosač solarnog fotonaponskog modula s podesivim bočnim pritiskom 35-50 mm

Nosač solarnog fotonaponskog modula s podesivim bočnim pritiskom 35-50 mm

Osnovne prednosti

• Kompatibilnost univerzalnog okvira: Podesivi raspon od 35 mm do 50 mm eliminira potrebu za skladištenjem više veličina stezaljki, olakšavajući pojednostavljeno upravljanje zalihama za velike solarne projekte.
• Raspodjela mehaničkog opterećenja: Dizajn nosača osigurava ravnomjernu primjenu pritiska po površini okvira, sprječavajući lokalizirani stres koji bi mogao dovesti do mikropukotina fotonaponskih ćelija.
• Pojednostavljena instalacija: Integrirane klizne tračnice omogućuju brzo pozicioniranje i zatezanje, što smanjuje radne sate potrebne za montažu dijelova niza.
• Otpornost na koroziju: Izrađen od materijala koji mogu izdržati dugotrajnu izloženost UV zrakama i različite razine vlažnosti, održavajući strukturni integritet tijekom 25-godišnjeg životnog vijeka solarnog sustava.

Karakteristike proizvoda

Scenariji primjene

• Krovni nizovi stambenih zgrada: Prikladno za kose ili ravne krovove gdje visine okvira modula mogu varirati među različitim markama ploča.
• Komercijalni prizemni nosači: Upotrebljava se u solarnim farmama za pričvršćivanje modula na aluminijske ili pocinčane čelične uzdužne tračnice.
• Solarne konstrukcije nadstrešnice za automobile: Omogućuje sigurno pričvršćivanje u povišenim strukturama izloženim većim brzinama vjetra.
• Projekti rekonstrukcije: Korisno kod zamjene starijih panela modernim okvirima različitih debljina bez zamjene postojeće željezničke infrastrukture.

Smjernice za instalaciju i održavanje

Zahtjevi zakretnog momenta

Kako bi se osigurala mehanička stabilnost, vijke treba zategnuti pomoću kalibriranog moment ključa. Pretjerano zatezanje može deformirati aluminijski okvir, dok premalo zatezanje može dovesti do pomaka modula tijekom toplinskog širenja ili vjetra.

Uvjeti skladištenja

• Čuvajte u suhom, prozračenom okruženju kako biste spriječili nakupljanje vlage između naslaganih komponenti.
• Izbjegavajte kontakt s korozivnim kemijskim tvarima ili okruženjima visoke slanosti tijekom dugotrajnog skladištenja kako biste sačuvali anodni premaz.

Redoviti pregled

Preporučuju se povremene fizičke provjere za provjeru zategnutosti podesivih bočnih tlačnih vijaka. Čimbenici okoline kao što su ekstremne temperaturne fluktuacije mogu dovesti do manje toplinske kontrakcije ili širenja, što zahtijeva provjeru zakretnog momenta svaka 24 mjeseca.

· Podesiva završna stezaljka solarnog panela je komponenta koja se koristi u fotonaponskim (PV) sustavima za pričvršćivanje krajeva solarnih panela na montažne tračnice ili okvire. Dizajniran je da osigura sigurno držanje na rubovima solarnih panela, a istovremeno omogućuje prilagodljivost i fleksibilnost u pozicioniranju panela.

· Podesiva završna stezaljka obično se sastoji od tijela stezaljke, mehanizma za zatezanje i hardvera za pričvršćivanje. Tijelo stezaljke dizajnirano je tako da stane preko ruba solarne ploče, dok mehanizam za stezanje omogućuje podešavanje i sigurno pričvršćivanje. Hardver za pričvršćivanje, kao što su vijci ili vijci, koristi se za pričvršćivanje stezaljke na montažne tračnice ili okvire.

· Glavna svrha podesive krajnje stezaljke je držati solarnu ploču na mjestu i spriječiti pomicanje ili klizanje, osobito u vjetrovitim ili dinamičnim uvjetima. Sigurno hvatajući rubove panela, pomaže u održavanju željenog položaja i poravnanja panela unutar fotonaponskog polja.

· Značajka prilagodljivosti krajnje stezaljke omogućuje fino podešavanje položaja i kuta panela kako bi se optimizirala izloženost suncu i povećala proizvodnja energije. Ovo je osobito važno u instalacijama gdje je potrebno prilagoditi nagib ili orijentaciju solarnih ploča kako bi se prilagodili različitim kutovima sunčeve svjetlosti ili posebnim zahtjevima instalacije.

· Prilikom odabira podesivih krajnjih stezaljki za solarne panele, bitno je uzeti u obzir faktore kao što su debljina panela, specifikacije montažne tračnice ili okvira i zahtjeve nosivosti. Kompatibilnost s određenom solarnom pločom i sustavom za montažu treba provjeriti kako bi se osiguralo pravilno pristajanje i sigurno pričvršćivanje.

· Vrijedno je napomenuti da se točan dizajn i značajke podesivih krajnjih stezaljki mogu razlikovati ovisno o proizvođaču i konfiguraciji PV sustava. Preporuča se konzultirati dokumentaciju i smjernice proizvođača kako biste osigurali pravilan odabir, ugradnju i upotrebu podesivih krajnjih stezaljki u vašoj instalaciji solarnog panela.
