Veličine nosača obloge od nehrđajućeg čelika – opsežan vodič za odabir za arhitekte i inženjere

U modernim arhitektonskim fasadnim sustavima, uloga metalnih nosača u podupiranju ploča za oblaganje je kritična. Ovaj članak istražuje u dubinu nosač obloge od nehrđajućeg čelika veličine : što veličina znači, zašto je važna, kako odabrati i kako izmjeriti za ugradnju. Također predstavljamo uvide iz naše tvrtke, Jiangsu Aozheng Metal Products Co., Ltd. , raznoliku i široku profesionalnu proizvodnu bazu za materijale od nehrđajućeg čelika, aluminijskih legura, ugljičnog čelika i niskolegiranih čelika. S naprednim automatiziranim procesima rezanja, štancanja, zavarivanja i godišnjom proizvodnjom od preko 2000 tona za građevinske materijale koji se izvoze diljem svijeta, naša stručnost osigurava pouzdano dimenzioniranje nosača i proizvodnju za vrhunska tržišta.

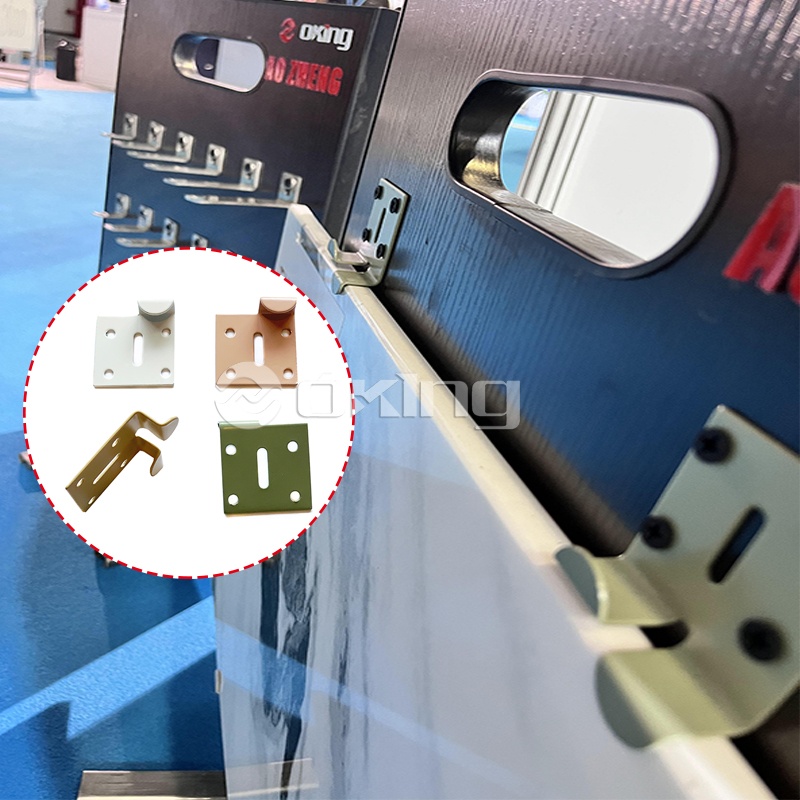

304 316 Keramičke pločice obojene u boji od nehrđajućeg čelika Stezaljke za kamene obloge Nosači

1. Razumijevanje veličine nosača obloge od nehrđajućeg čelika

Što pojam "veličina" znači u ovom kontekstu

• Veličina nosača odnosi se na dimenzije kao što su duljina kraka, širina prirubnice, debljina čelične ploče i veličina utora/rupe.
• Također pokriva dubinu podešavanja, razmak za prilagođavanje fasadne šupljine i kompatibilnost s debljinom ploče.

Zašto je veličina važna za performanse nosača obloge

• Neodgovarajuća veličina nosača može dovesti do strukturne nestabilnosti, deformacije pod opterećenjem vjetra, toplinskog mosta ili neusklađenosti panela.
• Pravilno dimenzioniranje osigurava raspodjelu opterećenja, trajnost, jednostavnost ugradnje i dugotrajnu učinkovitost.

2. Kako odabrati pravu veličinu: vodič za odabir optimalne veličine nosača za obloge od nehrđajućeg čelika

Ključni parametri (duljina noge, debljina, veličina utora)

• Duljina nogu: osigurava pravilan doseg od podloge do fasadne ploče.
• Debljina ploče: određuje krutost nosača; deblje ploče otporne su na deformacije, ali koštaju više.
• Veličina utora/rupe: mora odgovarati pričvršćivačima i dopuštati pomicanje ili podešavanje po potrebi.

Prilagođavanje veličine nosača tipu fasadnog sustava

Ovdje je usporedba između tipičnih niskokatnih i visokih sustava za ilustraciju razlika u veličini:

3. Standardno u odnosu na prilagođeno: razlika između standardnih i prilagođenih veličina nosača obloge od nehrđajućeg čelika

Tipični standardni rasponi veličina

• Mnogi proizvođači nude standardne veličine nosača unutar fiksnih raspona (npr. dubine šupljine od 50-300 mm, duljine nogu 100-400 mm).
• Korištenje standardnih veličina često smanjuje troškove i vrijeme isporuke.

Kada su potrebne prilagođene veličine

• Neobična fasadna geometrija ili sustavi dubokih šupljina mogu zahtijevati duljine ili debljine krakova izvan standardnog raspona.
• Projekti s vrlo velikim opterećenjem vjetrom ili seizmičkim zahtjevima često koriste deblje ploče ili prevelike nosače.

Usporedbe troškova i vremena isporuke

Sljedeća tablica sažima tipične razlike u troškovima/vremenu isporuke:

4. Dimenzioniranje specifično za primjenu: tipične veličine nosača za obloge od nehrđajućeg čelika za visoke fasade

Razmatranja opterećenja vjetrom u visokim zgradama

• Visoke fasade suočavaju se s većim pritiscima vjetra — nosači moraju podnijeti veće mrtvo opterećenje uzdizanje vjetrom.
• Duljina kraka nosača mora uzeti u obzir dublju izolaciju ili zračnu šupljinu u sustavima zaštite od kiše.

Primjer tablice veličina za tipične visine

td>550-700 mm

5. Savjeti za mjerenje instalacije: kako izmjeriti veličine nosača obloge od nehrđajućeg čelika za kamenu oblogu

Kontrolni popis mjerenja prije instalacije

• Izmjerite dubinu šupljine od podloge do lica gotove ploče.
• Izmjerite debljinu panela i dubinu podokvira.
• Provjerite uzorak zatvarača i zahtjeve za utore/rupe.

Uobičajene zamke i kako ih izbjeći

• Korištenje duljine noge koja je prekratka — dovodi do nedovoljnog dosega ili neusklađenosti.
• Zanemarivanje zahtjeva debljine ploče pod teškim opterećenjima — dovodi do deformacije ili kvara.
• Ne dopušta podešavanje/toplinsko pomicanje — dovodi do iskrivljenja ili pucanja ploče.

6. Studija slučaja: nosači za dimenzioniranje u proizvodnji u našoj tvrtki

Pregled tvrtke Jiangsu Aozheng Metal Products Co., Ltd.

Jiangsu Aozheng Metal Products Co., Ltd. je kombinacija industrijskih i trgovačkih poduzeća, posvećenih proizvodnji materijala od nehrđajućeg čelika, aluminijskih legura, ugljičnog čelika i niskolegiranih čeličnih materijala i arhitektonske opreme. Tvrtka koristi napredne automatizirane procese rezanja, štancanja i zavarivanja te je raznolika i široka profesionalna proizvodna baza, s oblikovanjem sirovina i strojnom obradom u jednom. Tvrtka se temelji na visokokvalitetnim i vrhunskim tržištima, s godišnjom proizvodnjom raznih vrsta građevinskih materijala od više od 2000 tona, koji se uglavnom izvoze u Sjedinjene Države, Njemačku, Italiju, Britaniju, Južnu Koreju, Australiju, Kanadu, Bliski istok i desetke zemalja. Tvrtka surađuje s velikim građevinskim tvrtkama te je postala njihov značajan dobavljač građevinskog materijala.

Primjer: godišnja proizvodnja i kontekst izvoza

• Godišnja proizvodnja preko 2000 tona raznih građevinskih materijala.
• Glavna izvozna odredišta: Sjedinjene Države, Njemačka, Italija, Velika Britanija, Južna Koreja, Australija, Kanada, Bliski istok.
• Služi velikim građevinskim timovima i visokokvalitetnim arhitektonskim tvrtkama.

Kako kontroliramo kvalitetu i dosljednost veličine

• Automatizirano rezanje, utiskivanje i zavarivanje osiguravaju točnost dimenzija duljine kraka nosača, debljine ploče i postavljanja utora.
• Integrirano oblikovanje sirovog materijala i strojna obrada osiguravaju dosljednu vrstu i debljinu materijala — kritično za stabilnost veličine pod opterećenjem.
• Osiguranje kvalitete uključuje provjeru tolerancija duljine kraka, ravnosti ploče, dimenzija otvora/utora i integriteta zavara prije izvoza.

7. Sažetak i ključni zaključci

• Ispravno dimenzioniranje potpornih konzola za obloge ključno je za izvedbu, trajnost i jednostavnost ugradnje.
• Koristite vodič za odabir optimalne veličine nosača za obloge od nehrđajućeg čelika kako biste osigurali da duljina noge, debljina i veličina utora odgovaraju vašem sustavu.
• Shvatite razlika između standardnih i prilagođenih veličina nosača obloge od nehrđajućeg čelika i odaberite u skladu s tim na temelju zahtjeva projekta.
• Za visoke fasade, slijedite tipične raspone veličina kao što je prikazano u tablici primjera za sigurne i pouzdane dizajne.
• Prilikom mjerenja za kamene ili kišne sustave, slijedite popis za provjeru kako biste izbjegli uobičajene zamke — to je kako izmjeriti veličine nosača obloge od nehrđajućeg čelika za kamenu oblogu.
• Naša tvrtka, JiangsuAozheng, primjer je kako integrirana proizvodnja i izvozna orijentacija dovode do visokokvalitetnog dimenzioniranja nosača i sposobnosti globalnog opskrbnog lanca.

8. FAQ

• P1: Koja mi je minimalna duljina kraka potrebna za nisku fasadu s nosačima za oblaganje od nehrđajućeg čelika?
  A1: Za niske zgrade do 6 katova, tipična duljina kraka kreće se od 150-250 mm (pogledajte gornju tablicu). Točna duljina ovisi o dubini šupljine i debljini ploče.
• P2: Kada bih trebao uzeti u obzir prilagođene veličine nosača umjesto standardnih?
  A2: Kada vaš fasadni sustav ima neobičnu geometriju, duboke šupljine, veliko opterećenje vjetrom ili težinu panela koja premašuje standardne raspone veličina — tada je potrebno dimenzioniranje po narudžbi.
• P3: Kako debljina ploče utječe na veličinu nosača?
  A3: Debljina ploče doprinosi krutosti i nosivosti — deblje ploče otporne su na deformacije pod opterećenjem. Za visoke ili teške fasadne sustave, debljina može biti u rasponu od 12-20 mm. Korištenje pretanke ploče za velika opterećenja je riskantno.
• P4: Koje su uobičajene pogreške u mjerenju prilikom dimenzioniranja nosača za kamene obloge?
  A4: Pogreške uključuju podcjenjivanje dubine šupljine, korištenje prekratke duljine kraka, ignoriranje veličine utora za spajanje i nedopuštanje toplinskog pomicanja ili podešavanja ploče.
• P5: Kako naš proizvodni proces podržava točnu veličinu nosača?
  A5: U JiangsuAozhengu koristimo automatizirano rezanje, utiskivanje i zavarivanje za preciznu kontrolu duljina krakova i debljine ploča te integriramo oblikovanje sirovina i strojnu obradu unutar kuće kako bismo osigurali dosljednost u serijama i izvoznu kvalitetu.

Tehničke specifikacije Veličine nosača obloge od nehrđajućeg čelika

1. Specifikacije materijala i razreda

2. Dimenzionalni parametri

3. Kapacitet opterećenja i izvedba

4. Razmatranja zaštite okoliša i sigurnosti

• Svi nosači u skladu su s propisima o zaštiti od korozije i vatrootpornosti.
• Pogodan za vanjske fasadne instalacije u primorskim, urbanim i industrijskim uvjetima.
• Odabir materijala osigurava minimalno toplinsko širenje za visoke fasade.
• Kontrola kvalitete uključuje inspekciju dimenzija, certifikaciju materijala i ispitivanje opterećenja prije otpreme.

5. Napomene za instalaciju

• Osigurajte da su dubina šupljine i debljina ploče točno izmjerene prije naručivanja nosača.
• Utori za podešavanje omogućuju fino podešavanje od ±25–50 mm tijekom instalacije, ovisno o veličini nosača.
• Treba se pridržavati odgovarajućih specifikacija zakretnog momenta za pričvršćivače kako bi se izbjegla deformacija držača.
• Slijedite zahtjeve za opterećenje vjetrom i seizmičko opterećenje specifično za projekt prilikom odabira vrste nosača i debljine.
